Zakład produkcji paliwa alternatywnego – Konstrukcja BioTrac

Warsztatowe/Stal

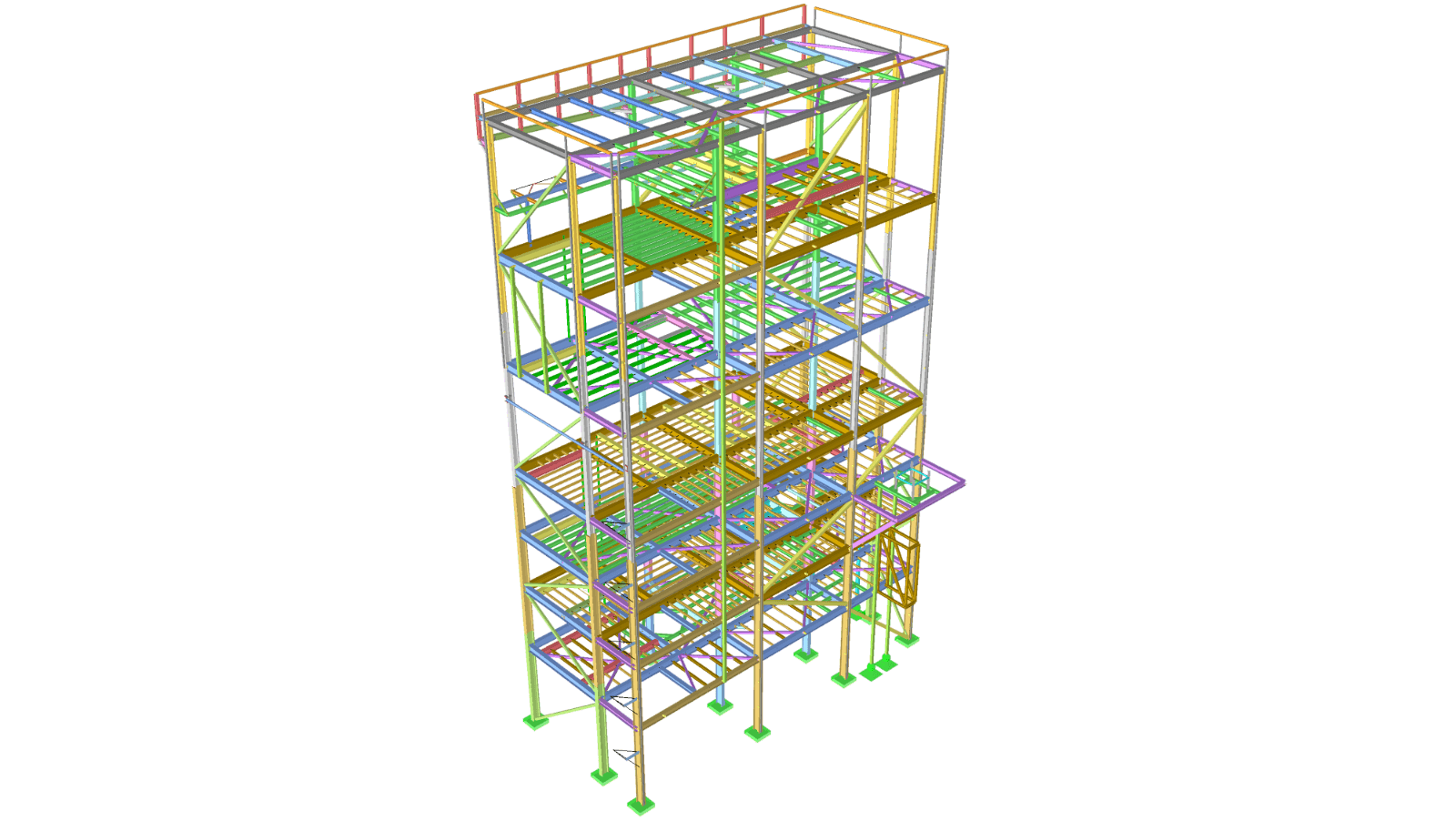

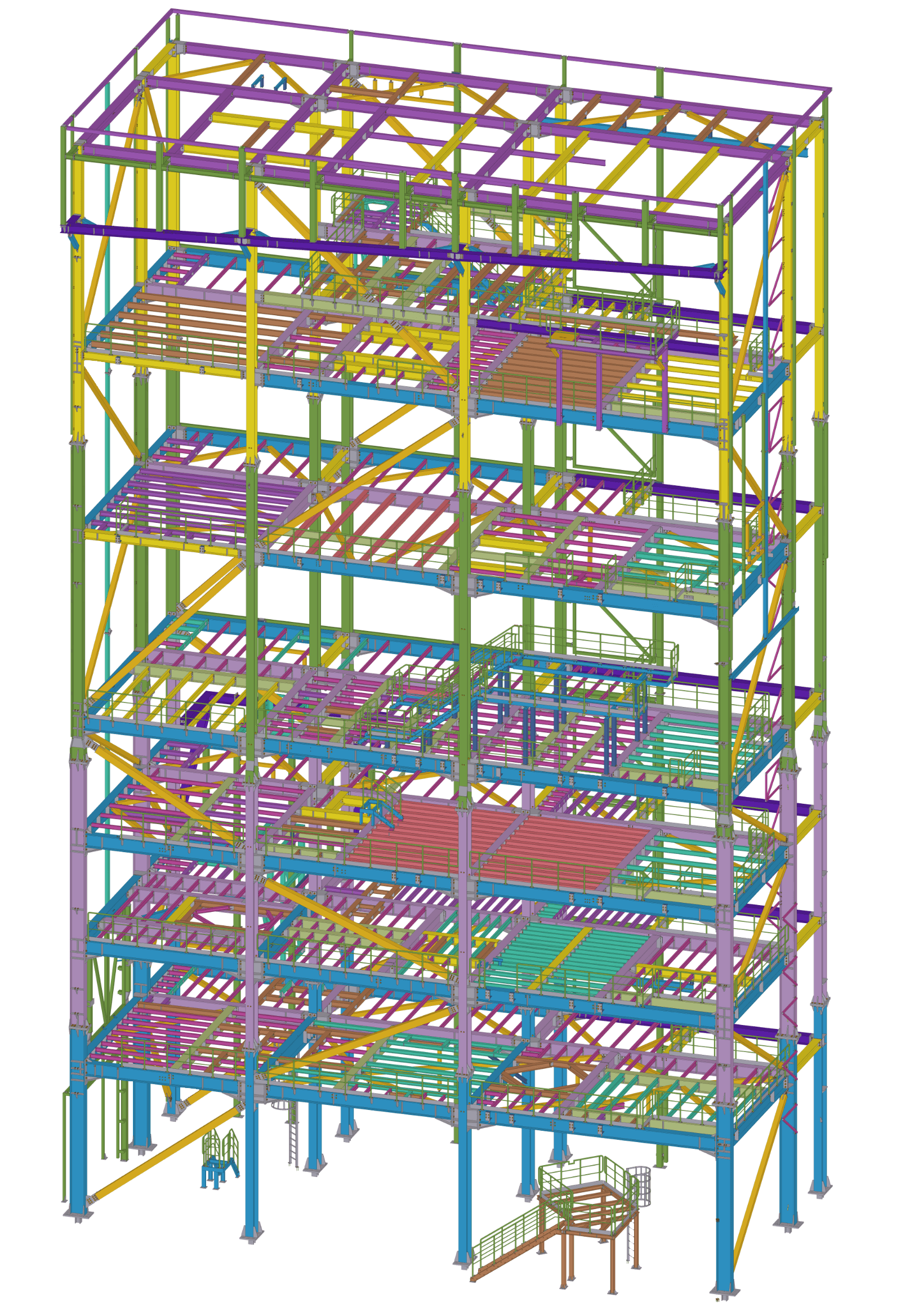

Projekt Wykonawczy konstrukcji głównej wraz z konstrukcją zadaszenia procesu Thermal Pretreatment.
Wymiary projektowanego obiektu na rzucie wynoszą 24,000 × 10,500 m, a całkowita wysokość
konstrukcji to około 42 m.

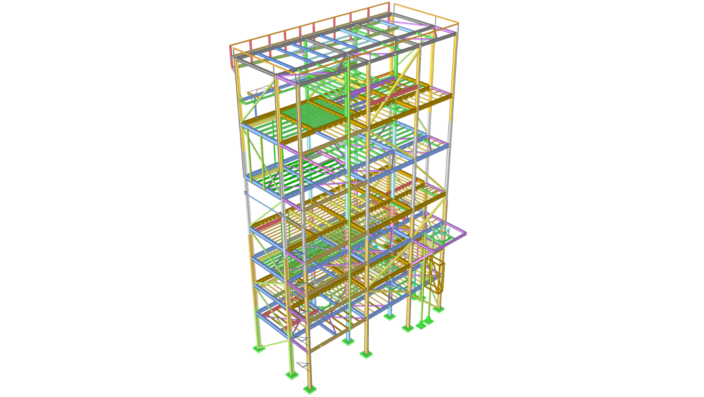

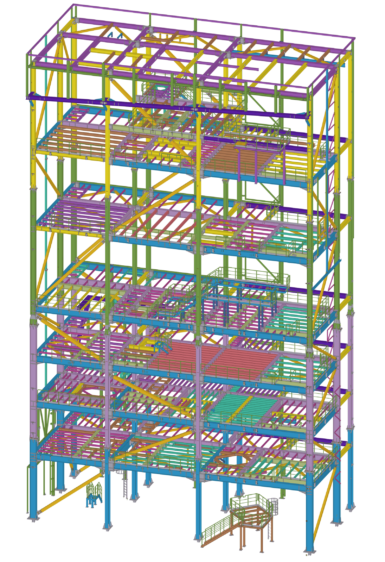

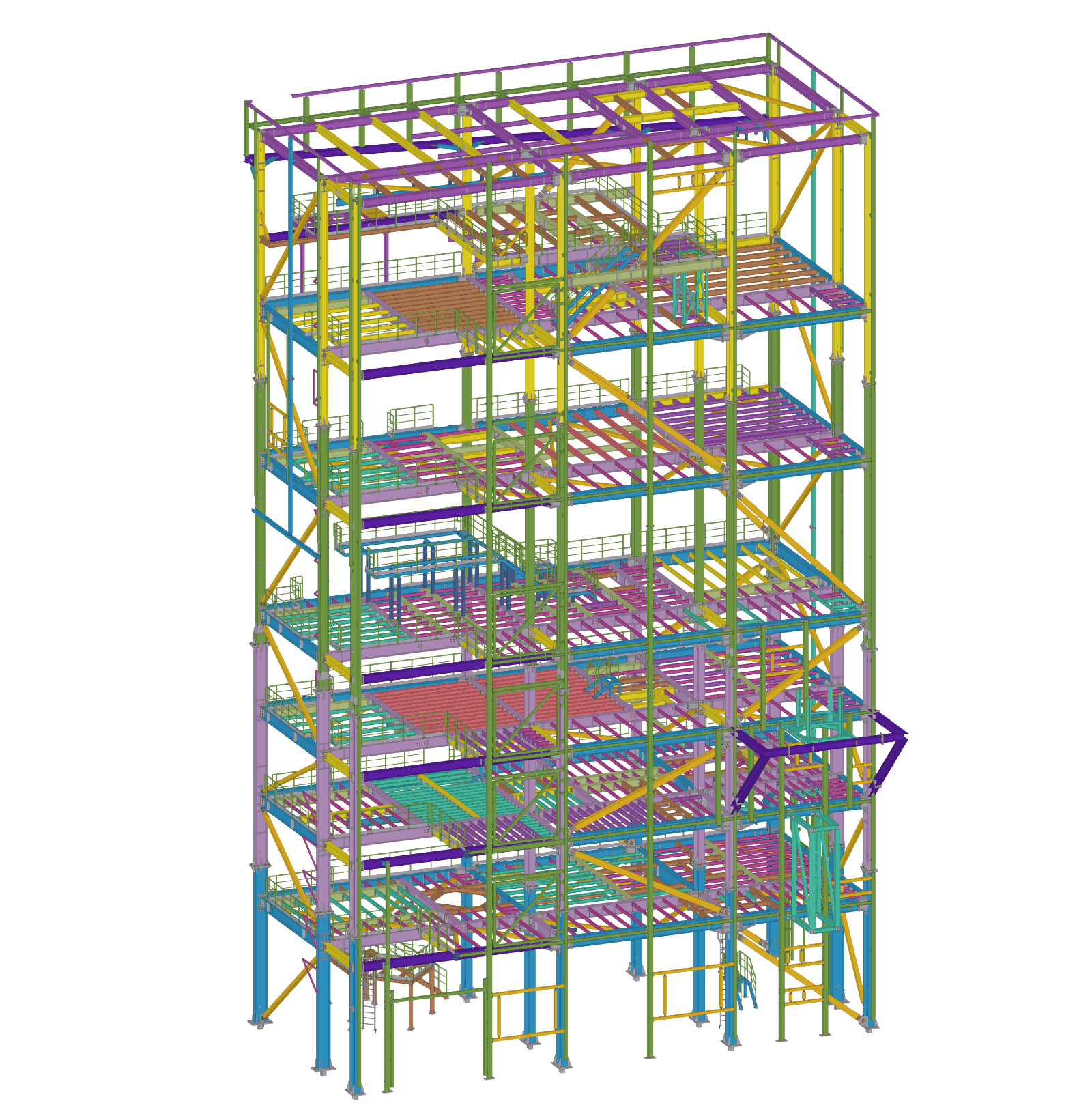

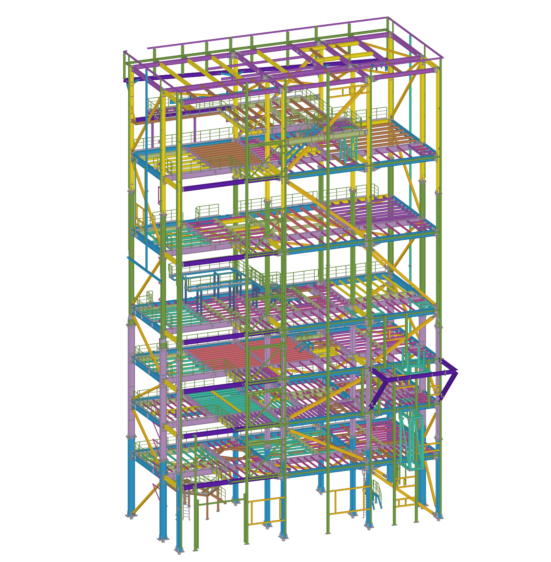

Układ konstrukcyjny:
• Konstrukcja ramowa,
• Słupy jednogałęziowe dwuteowe,

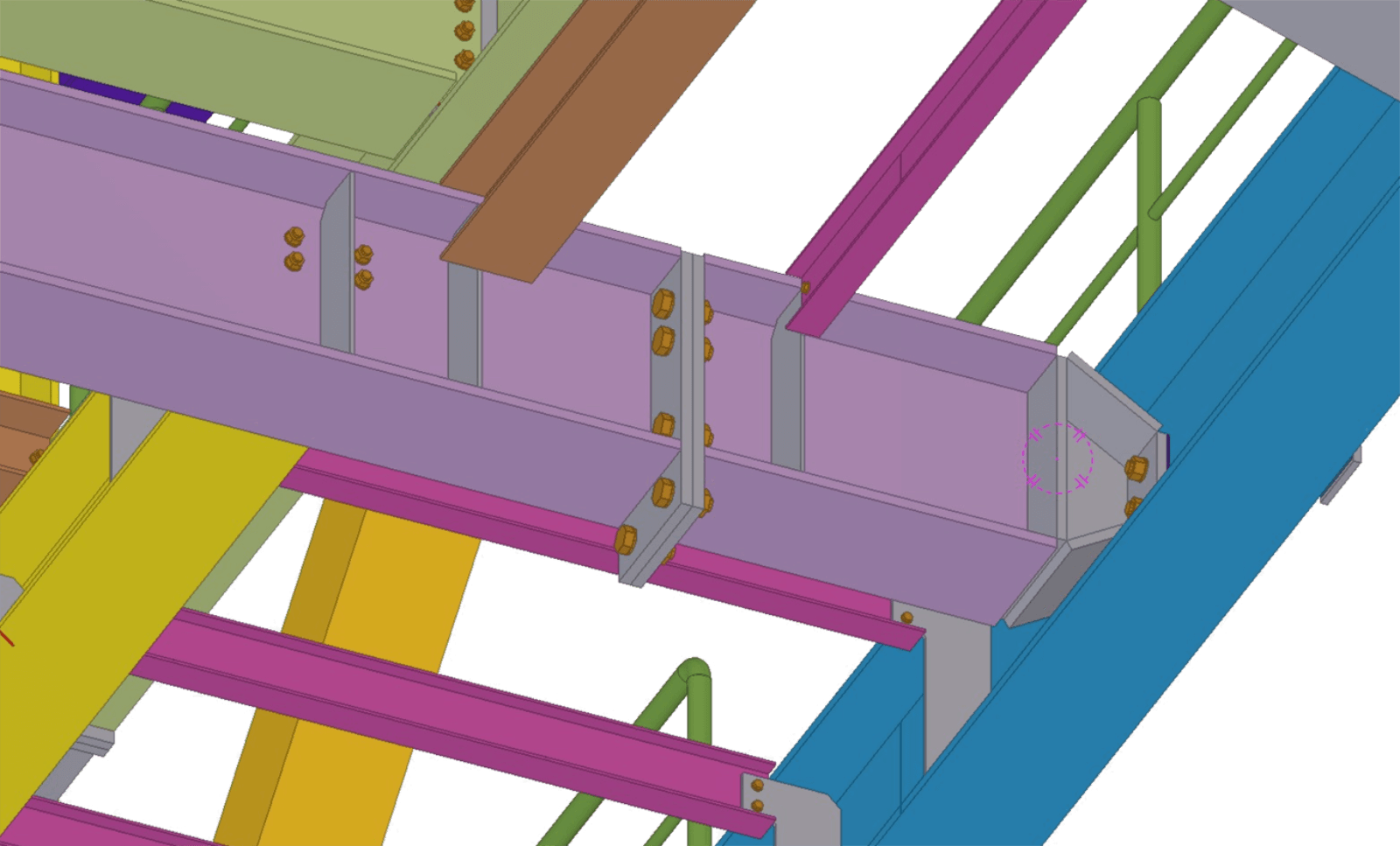

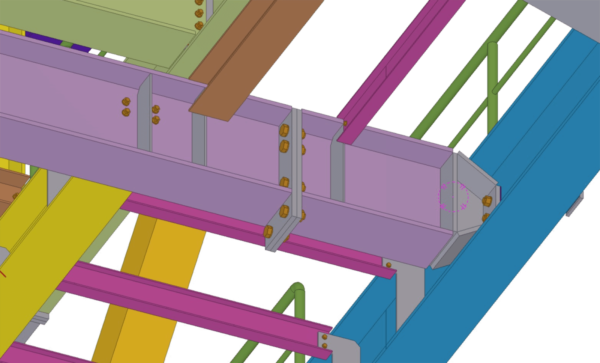

• Belki główne oraz drugorzędne dwuteowe.
Obciążenia wiatru przenoszone są na słupy poprzez płyty obudowy w układzie poziomym, mocowane

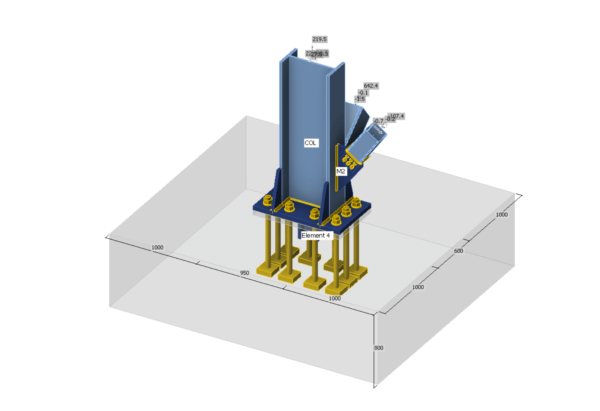

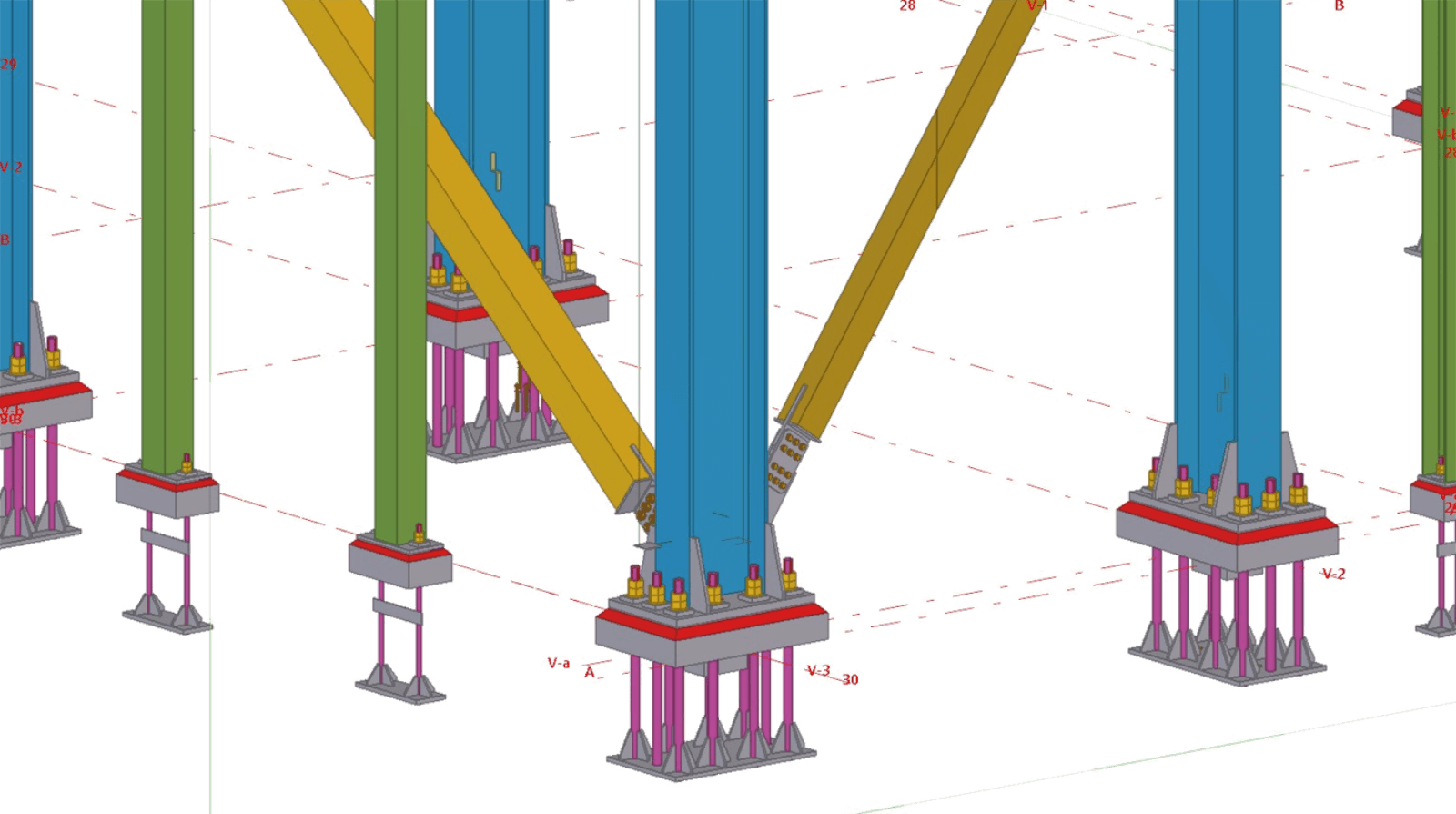

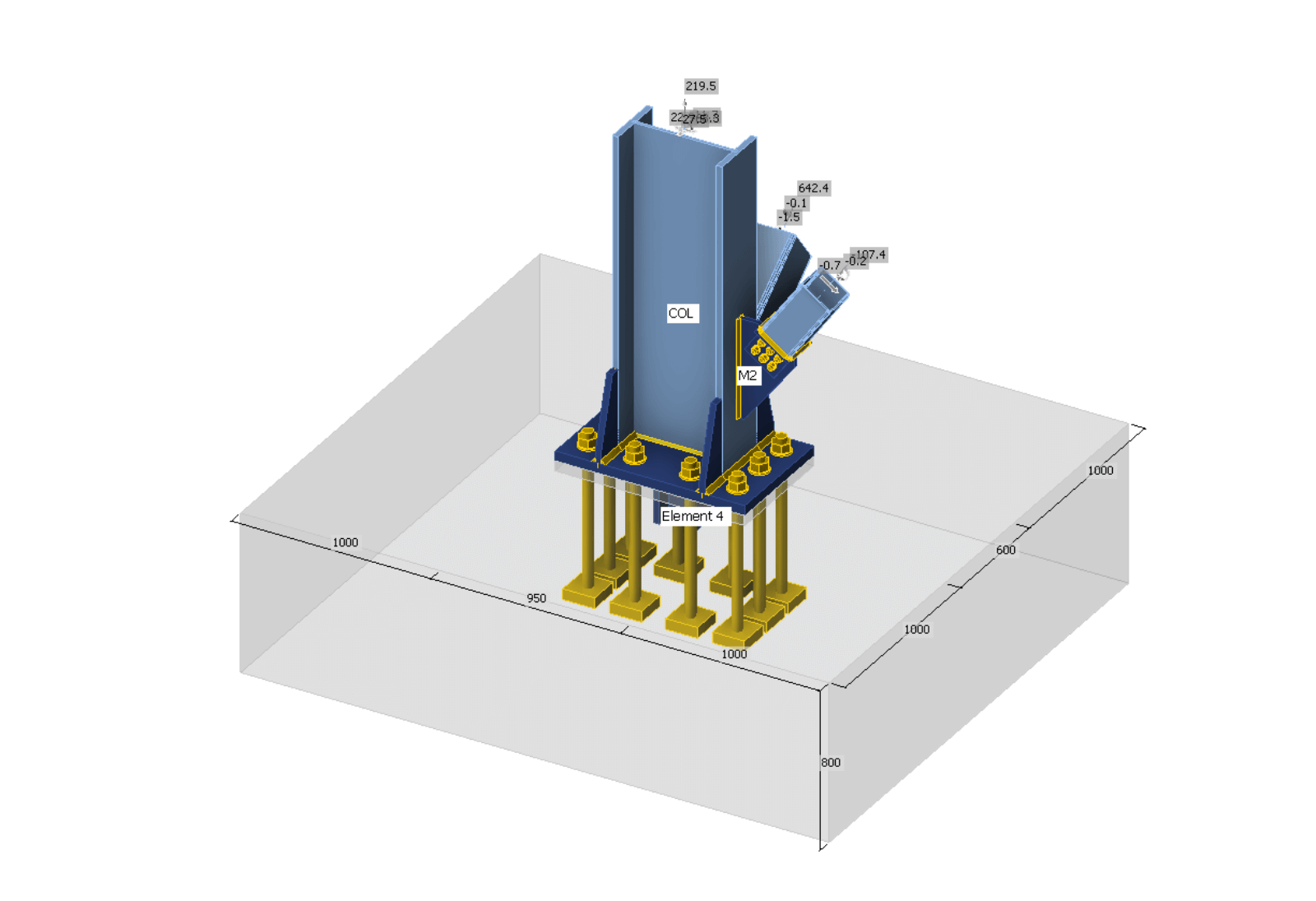

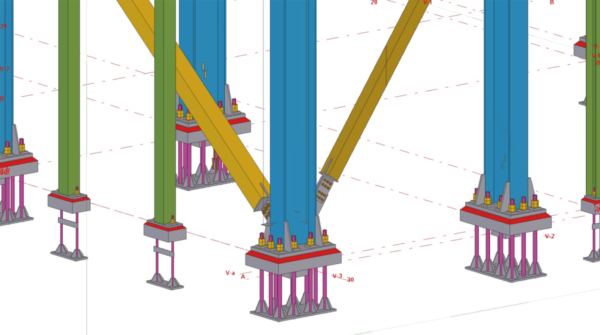

do słupów. Konstrukcja jest sztywno połączona ze słupami utwierdzonymi w fundamencie.
Projektowana część BioTrac konstrukcyjnie łączy się z ramami hali głównej.
