Zakład unieszkodliwiania stałych odpadów komunalnych – Stalowa Konstrukcja Wsporcza Skraplacza – Obiekt 1.08

Warsztatowe/Stal

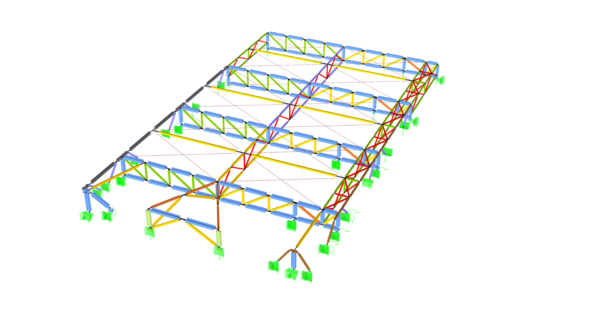

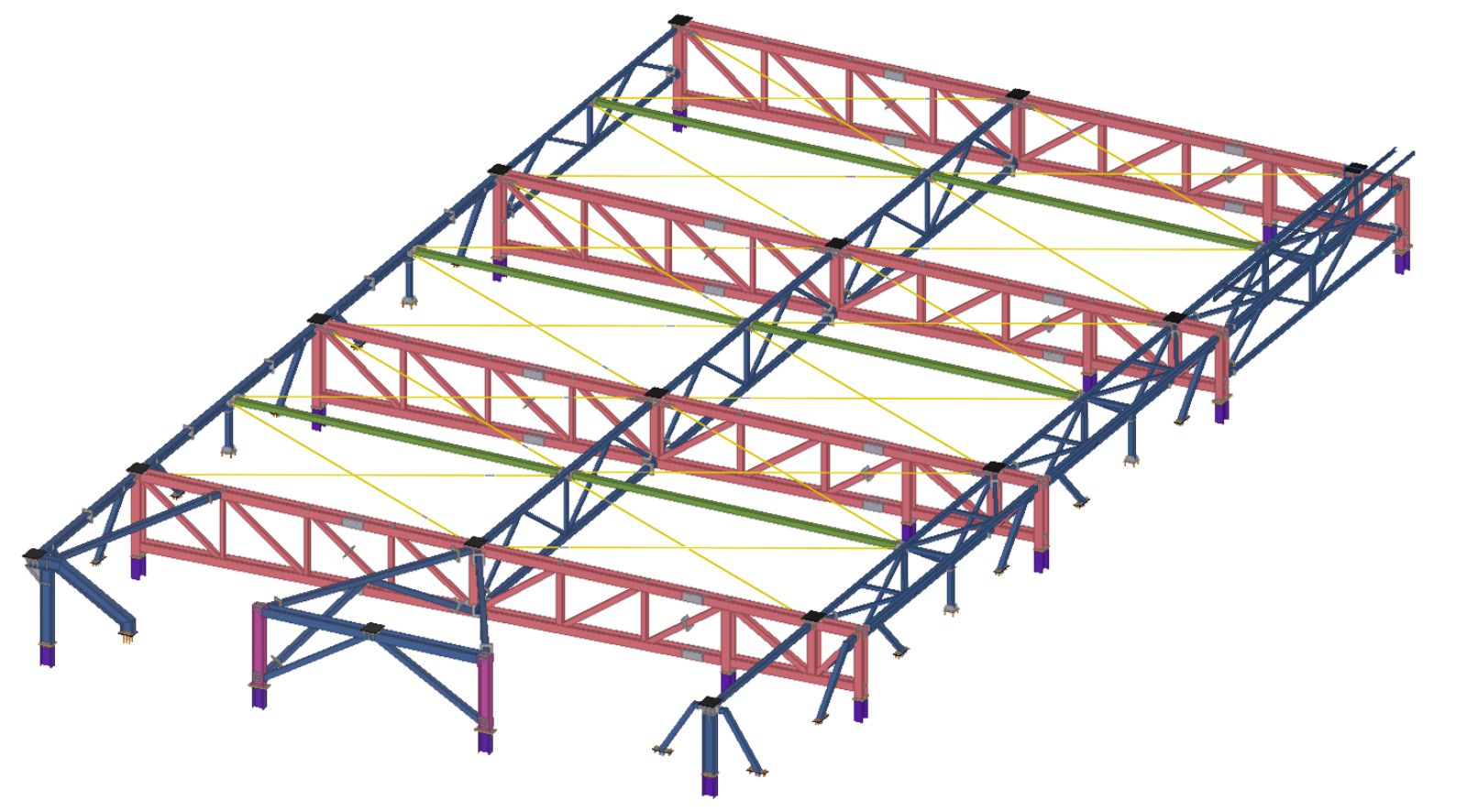

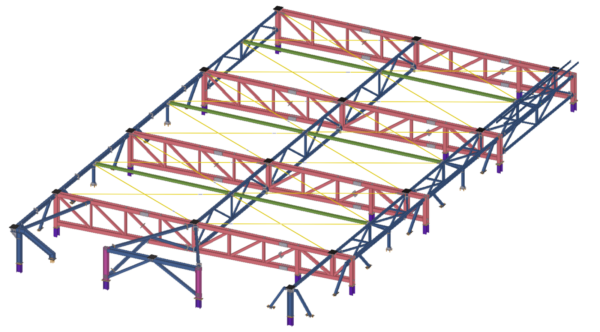

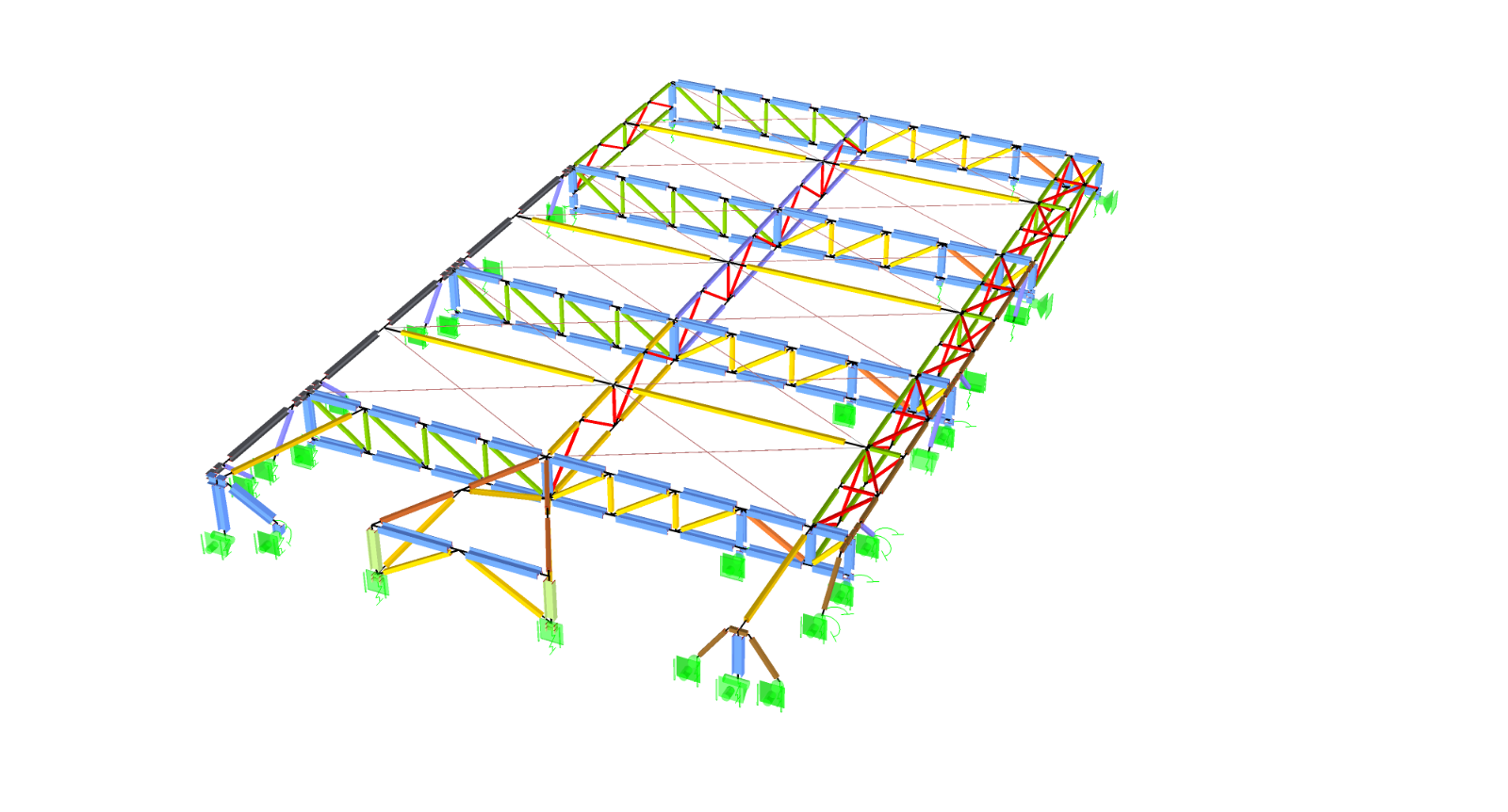

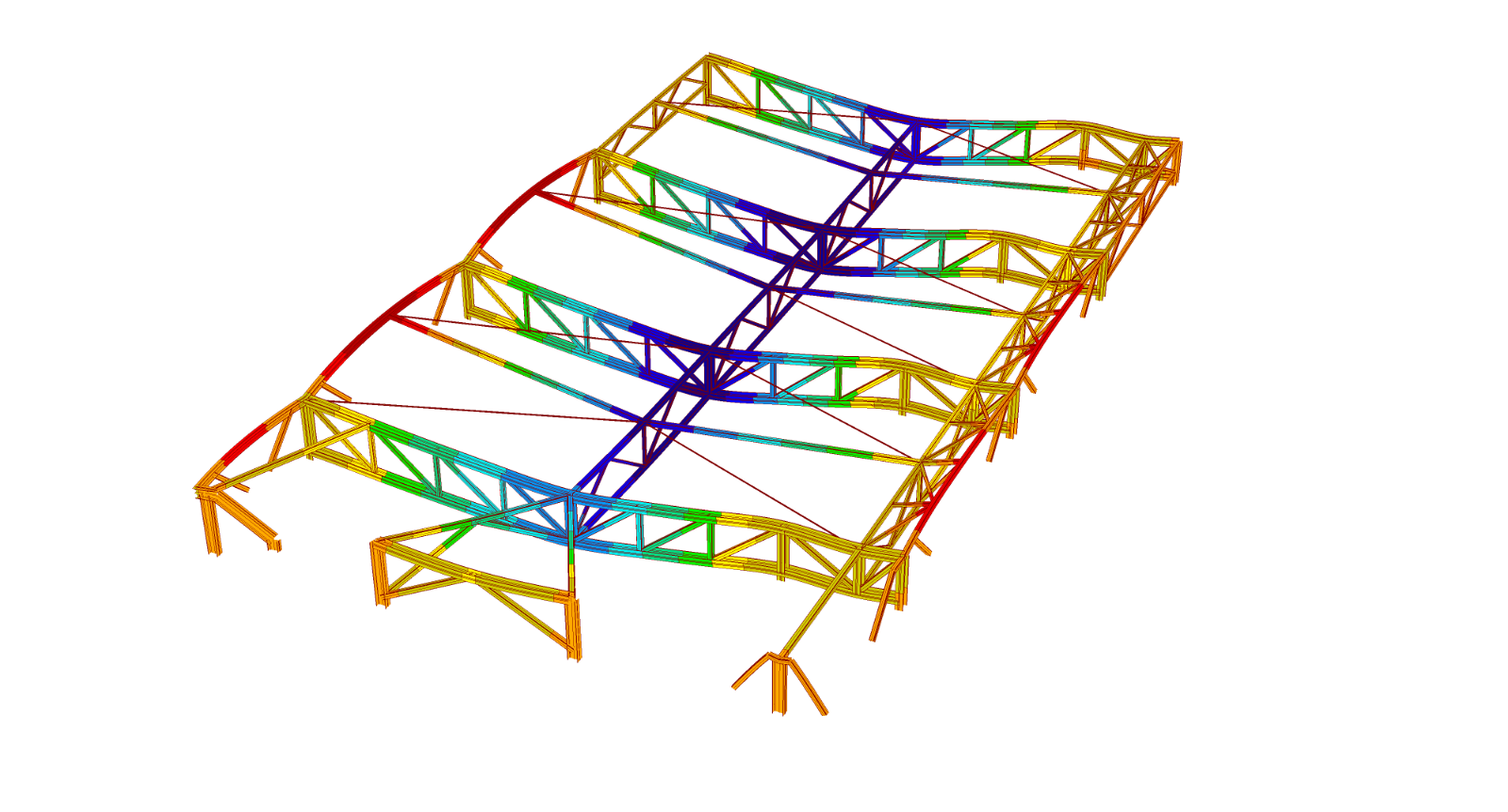

Projekt wykonawczy i warsztatowy konstrukcji wsporczej pod skraplacz. Konstrukcja składa się
z czterech kratownic o wysokości ok. 3 m i rozpiętości ok. 25 m, zaprojektowanych w układzie
dwuprzęsłowym.
Elementy konstrukcyjne:

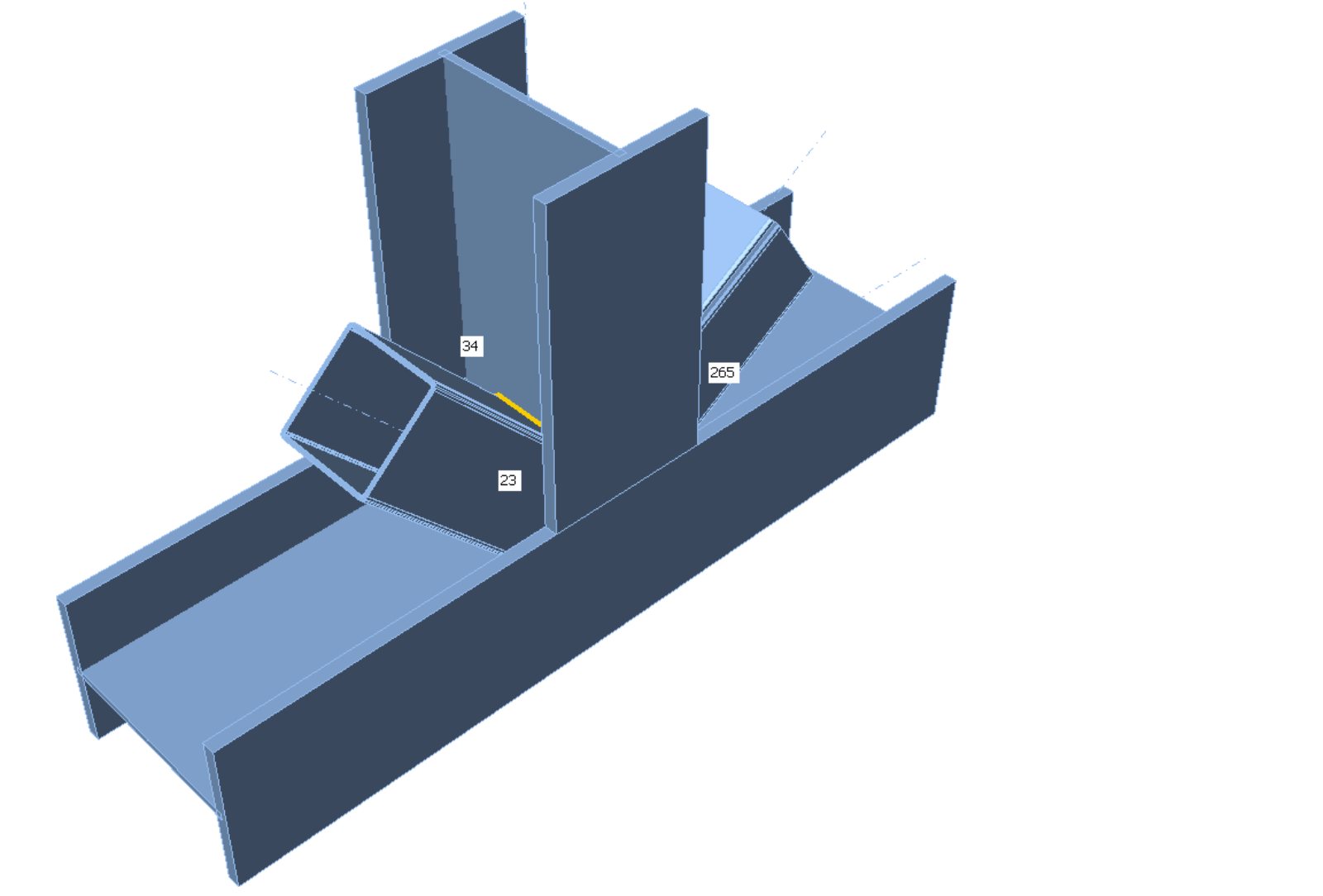

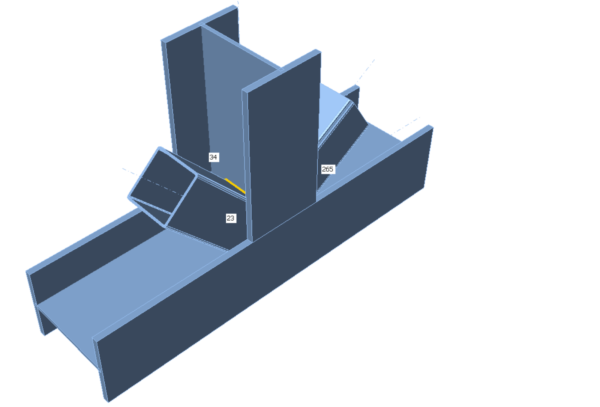

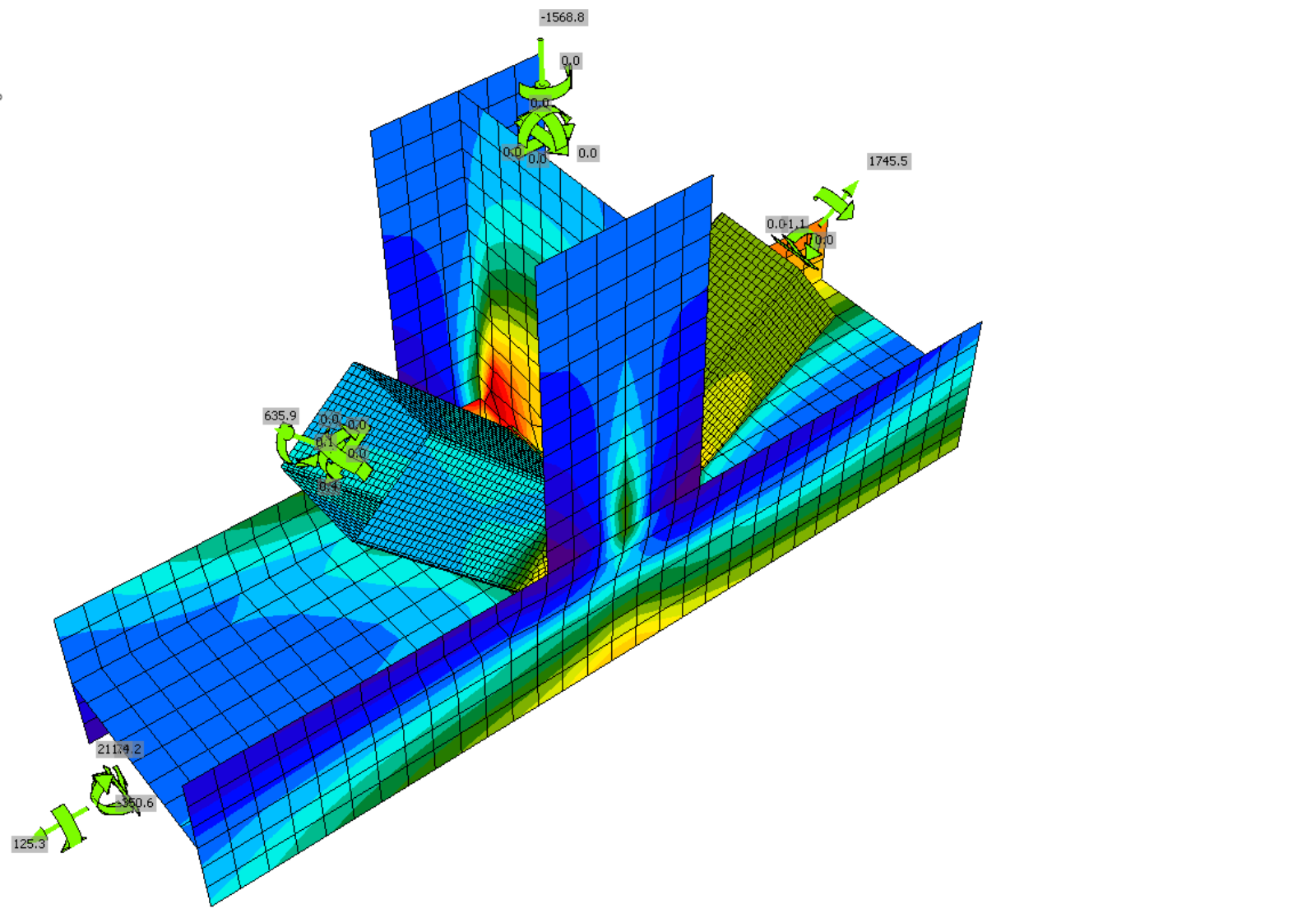

• Pas górny i dolny wykonano z kształtowników gorącowalcowanych HEB400,

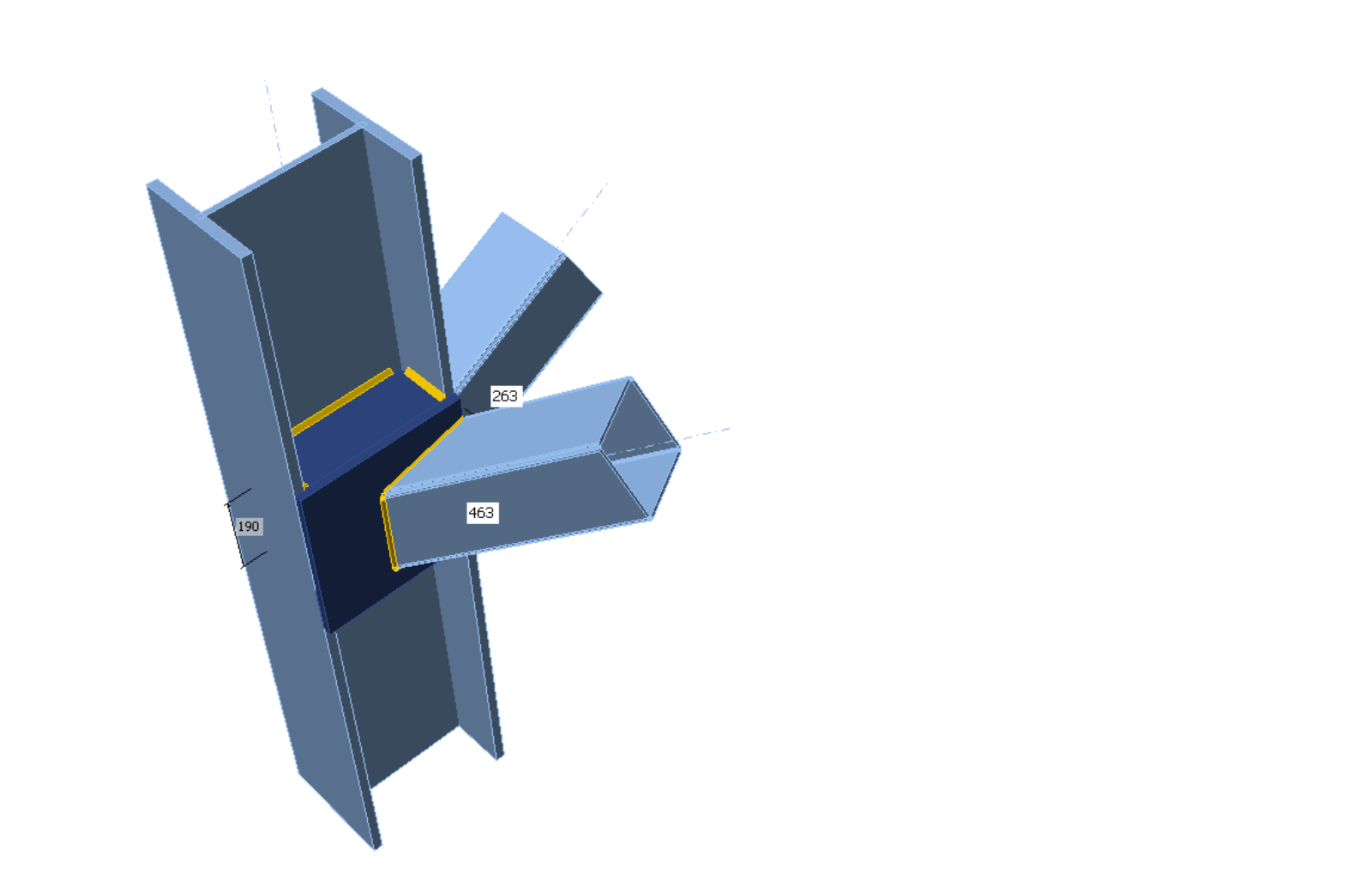

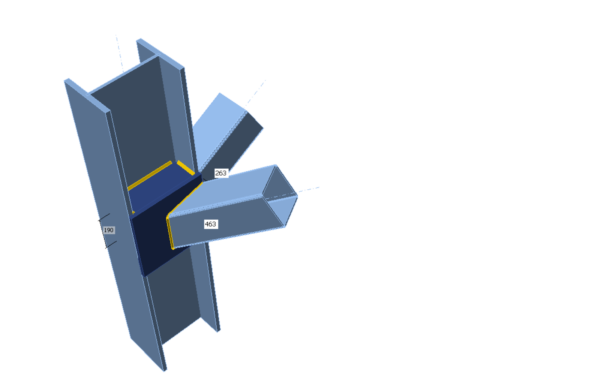

• Krzyżulce i słupki kratownic to rury kwadratowe, dobrane odpowiednio do wielkości sił
przekrojowych.
Stateczność konstrukcji zapewnia układ tężników oraz stężeń prętowych w poziomie pasa górnego.

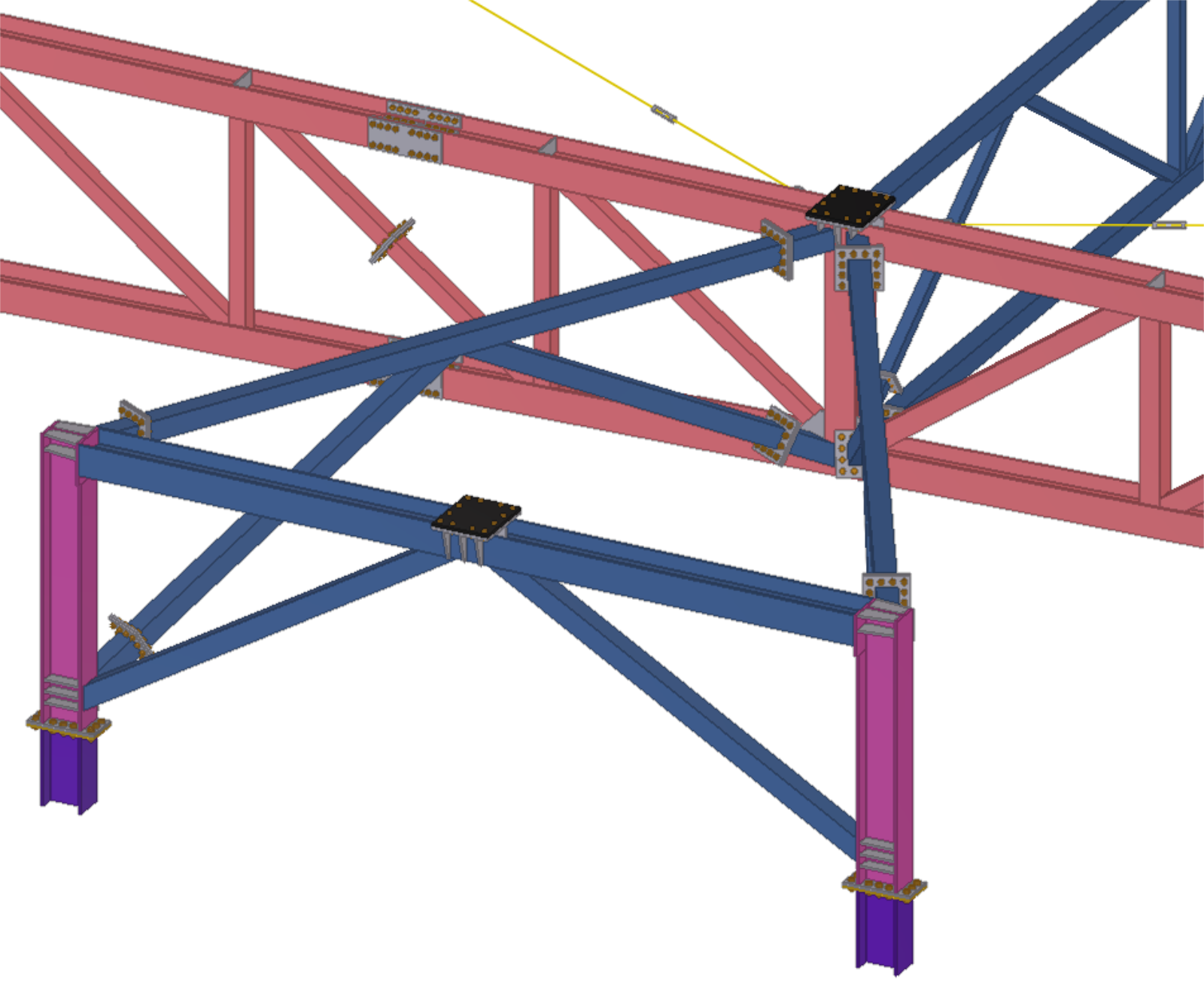

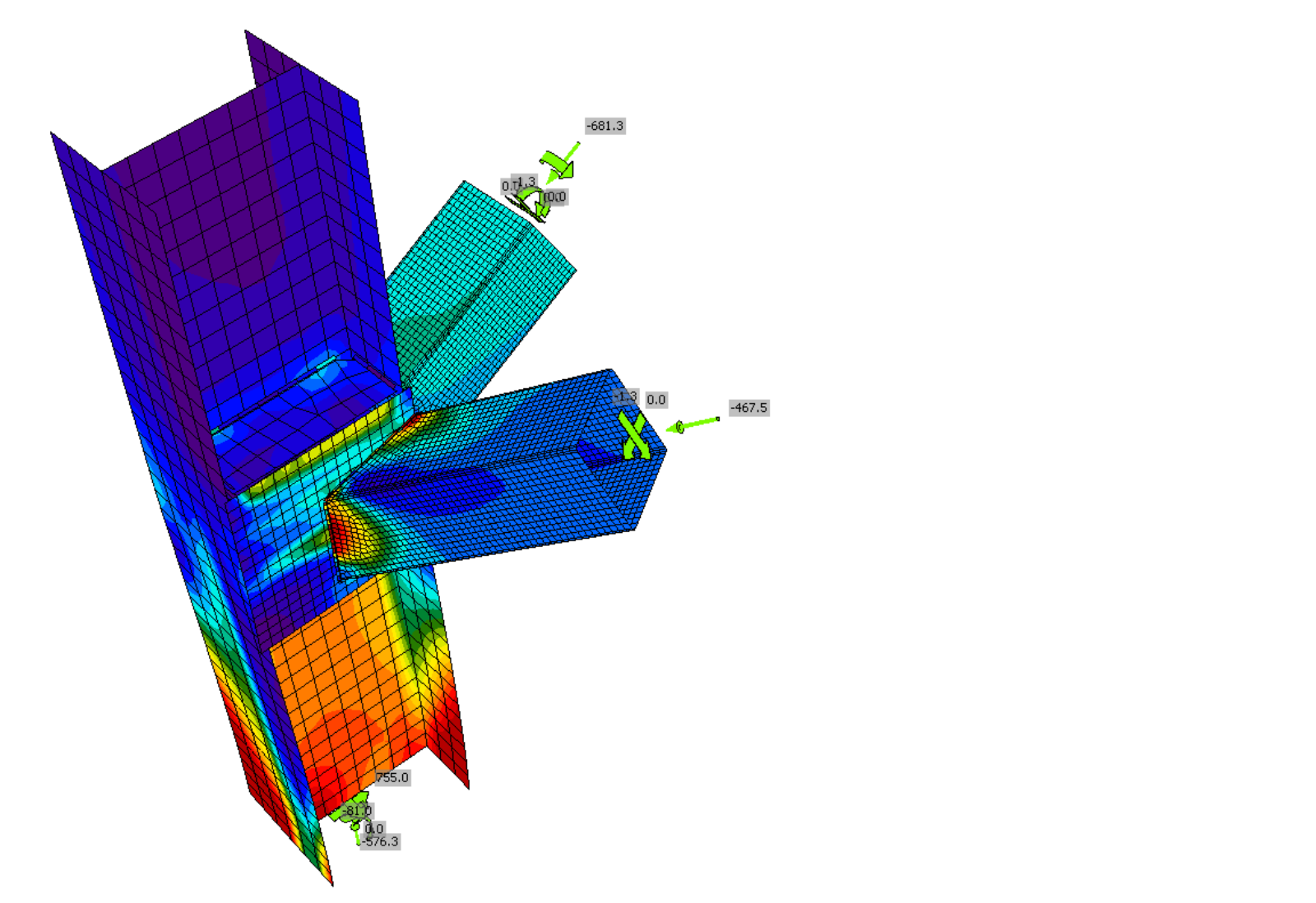

Obciążenia są przenoszone na żelbetową konstrukcję budynków za pomocą zastrzałów.
Podparcie konstrukcji:
• Na żelbetowym dachu budynku 1.07 konstrukcja została oparta przegubowo, w sposób
nieprzesuwny.
• Na budynku 1.08 zastosowano przegubowe podparcie przesuwne, umożliwiające ruch w kierunku
prostopadłym do kratownic.
