Zakład unieszkodliwiania stałych odpadów komunalnych – Konstrukcja stalowa dachu budynku 2.01

Warsztatowe/Stal

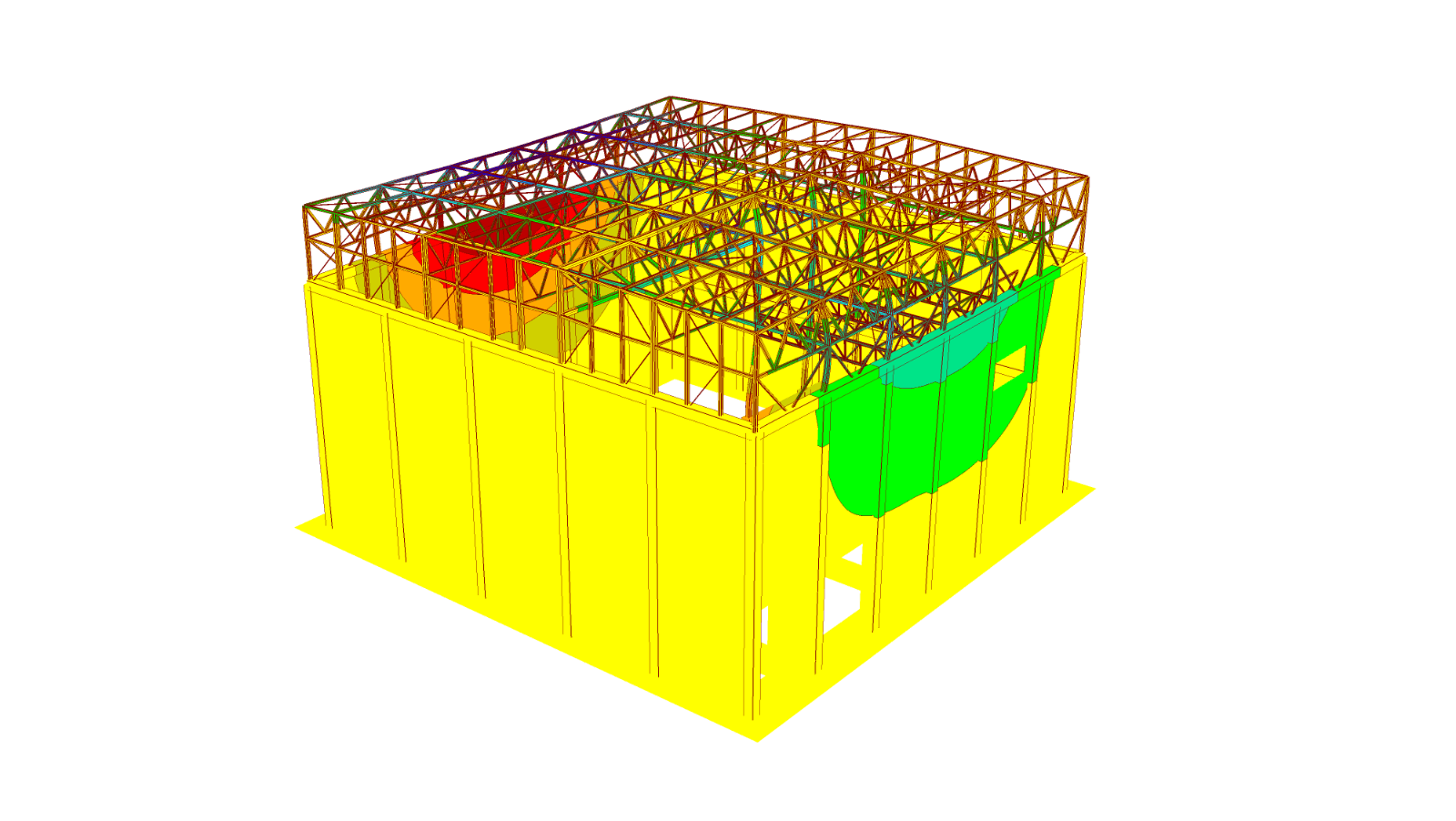

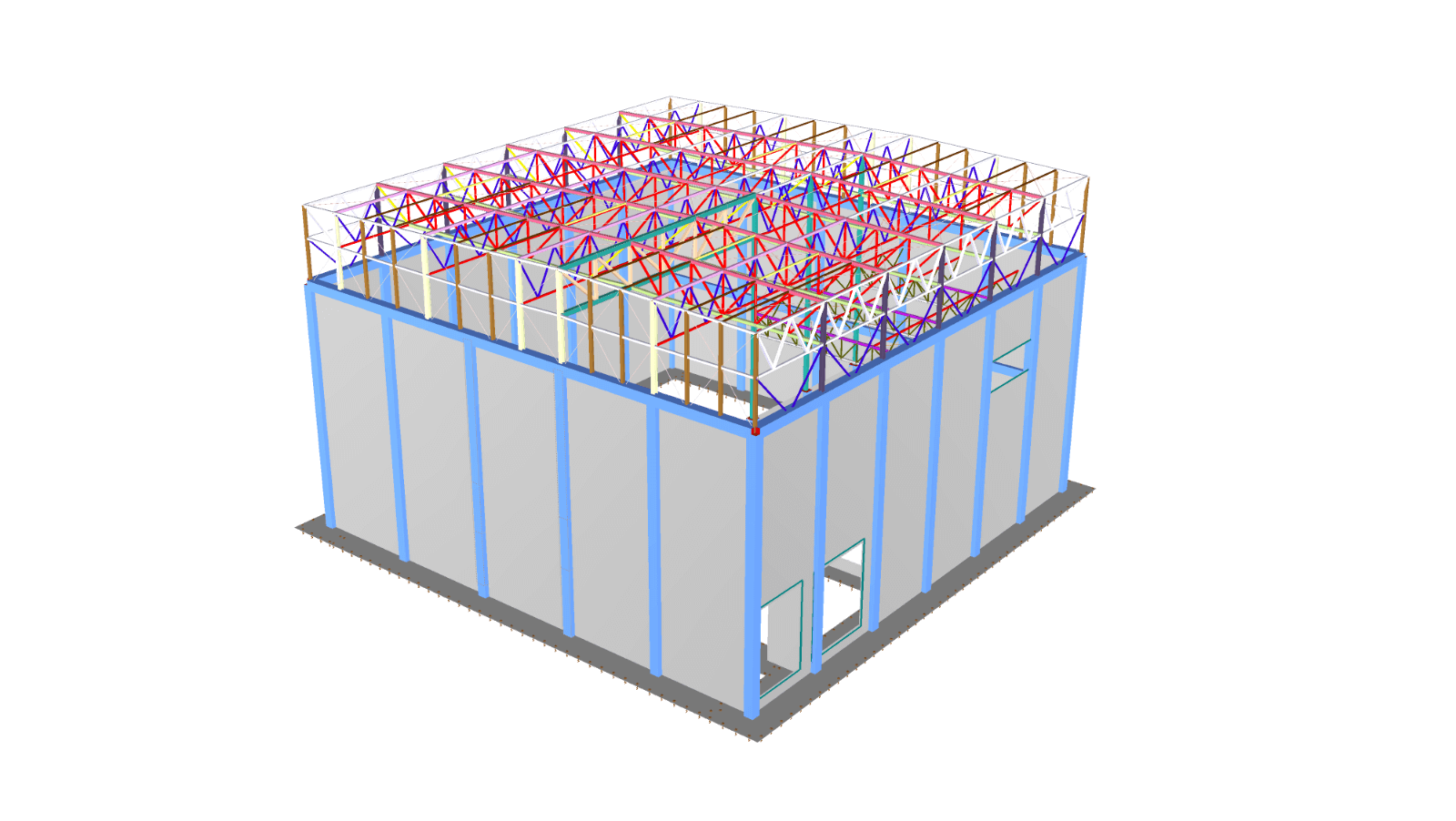

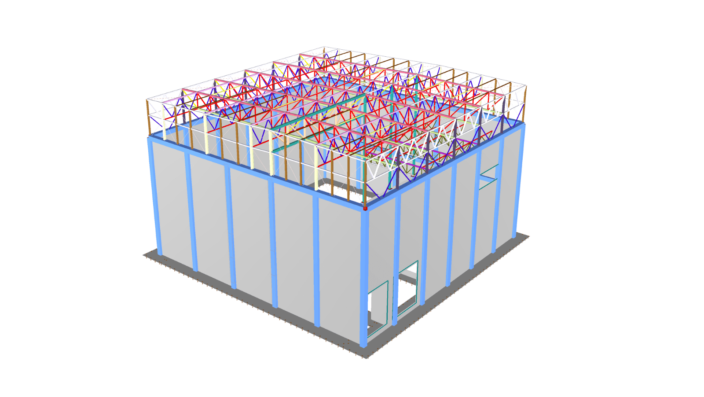

Budynek 2.01 to jednokondygnacyjny obiekt o konstrukcji żelbetowej z nadbudową stalową.
Wysokość części żelbetowej wynosi ok. 18 m, a wraz z nadbudową ok. 25 m. Wymiary obiektu w rzucie
to ok. 39 m × 39 m. Hala waloryzacji żużla jest oddylatowana na całym obwodzie od sąsiednich
obiektów.

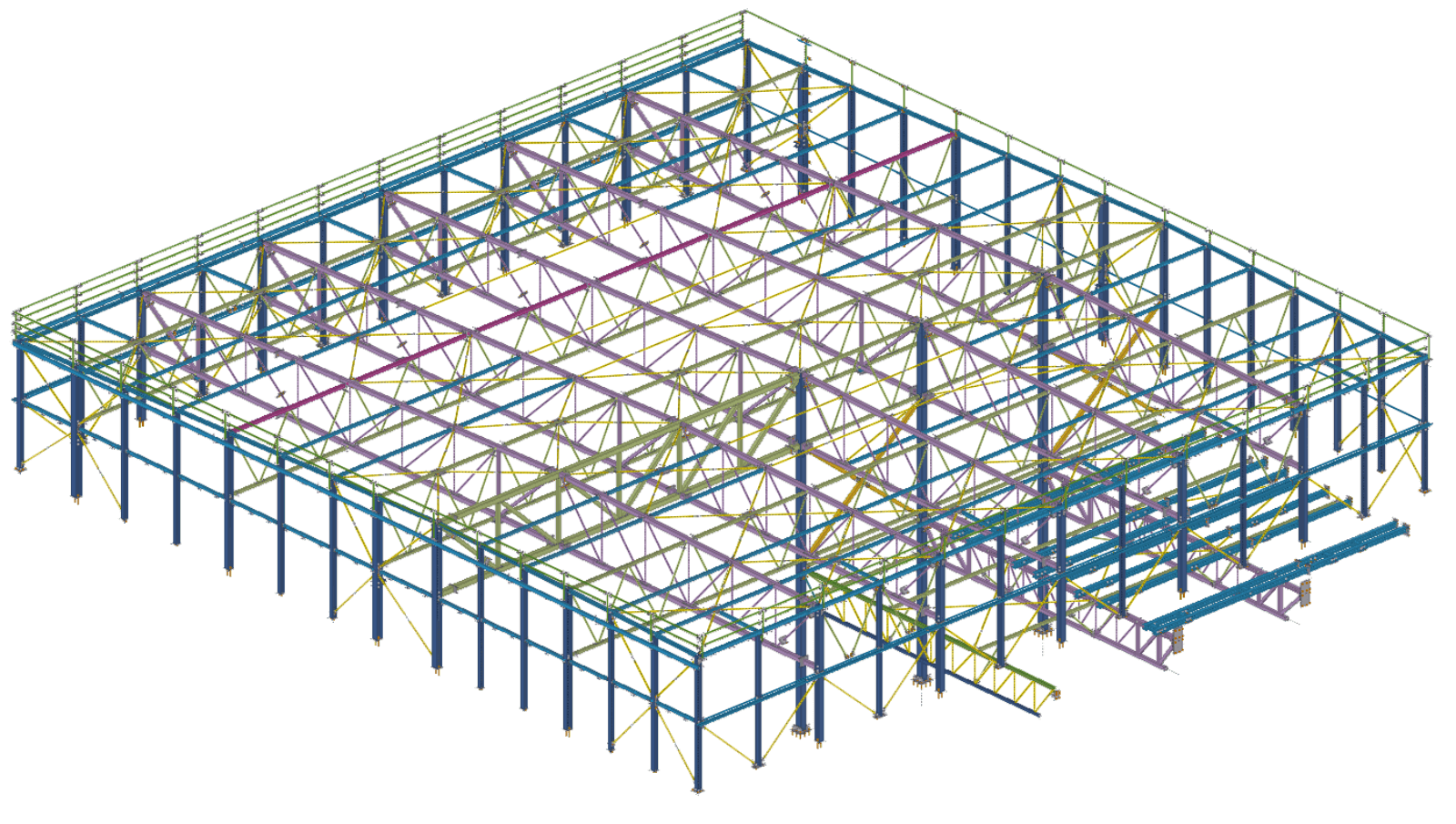

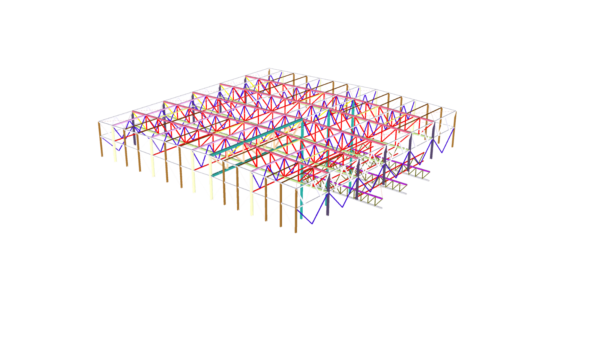

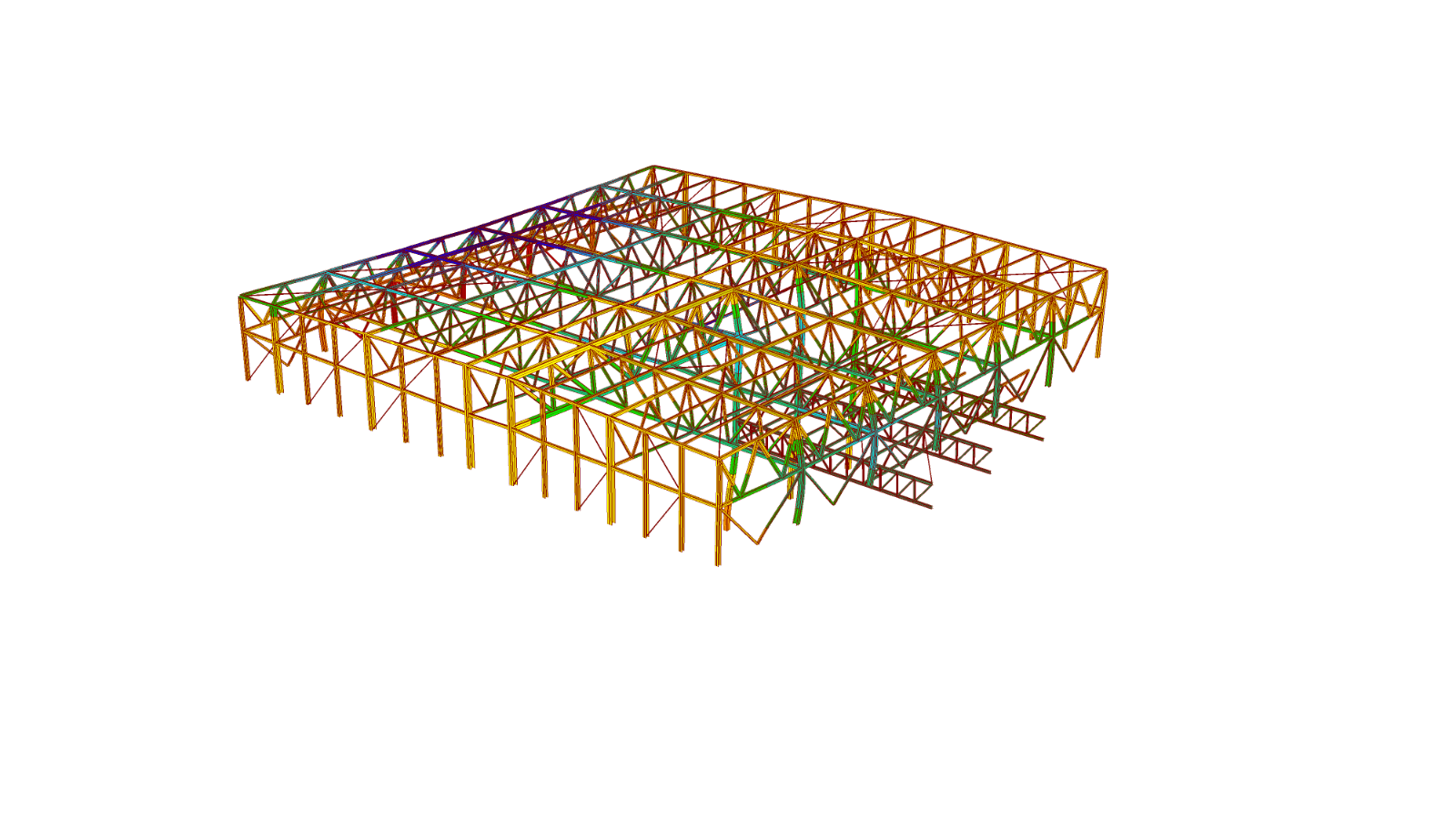

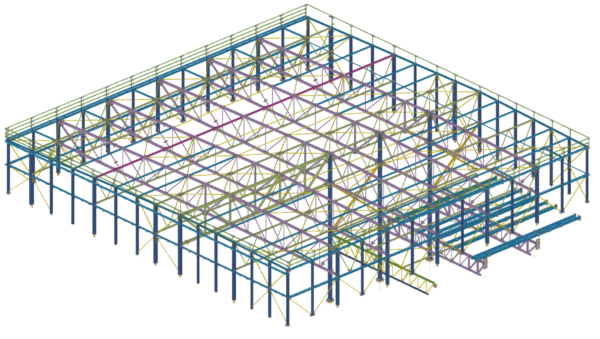

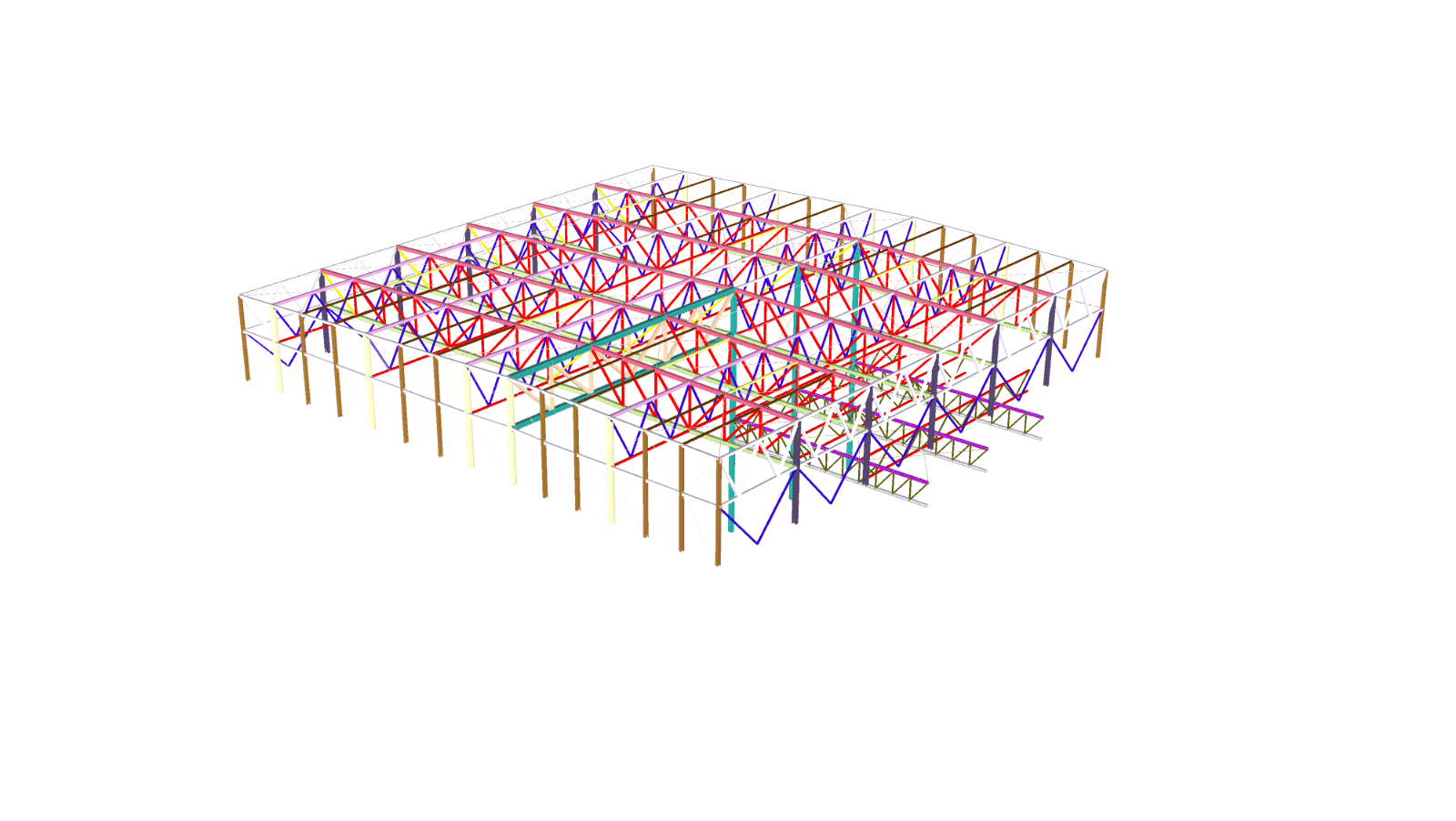

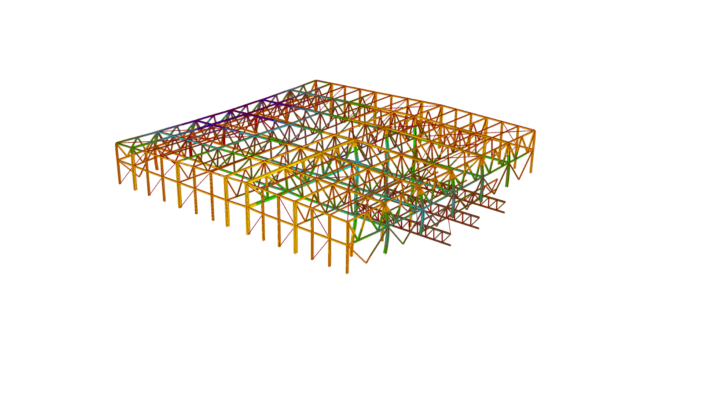

Główna konstrukcja nośna dachu to nadbudowa stalowa, oparta słupami dwuteowymi na belkach
żelbetowych. Stalowe kratownice dachowe o rozpiętości 39,22 m składają się z zamkniętych
kształtowników kwadratowych i mają dwutrapezowy kształt – wysokość przy podporach wynosi ok. 2,8
m, a w środku rozpiętości 3,3 m.

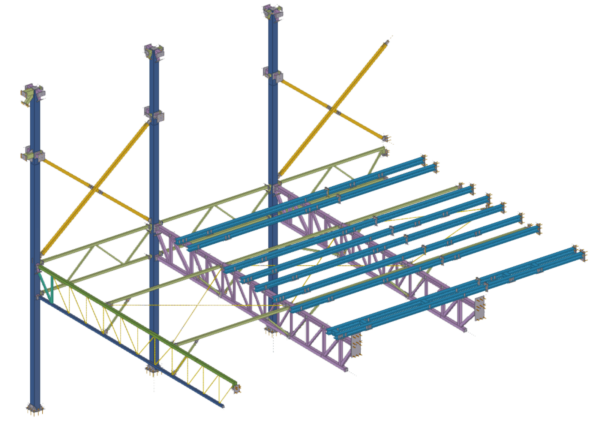

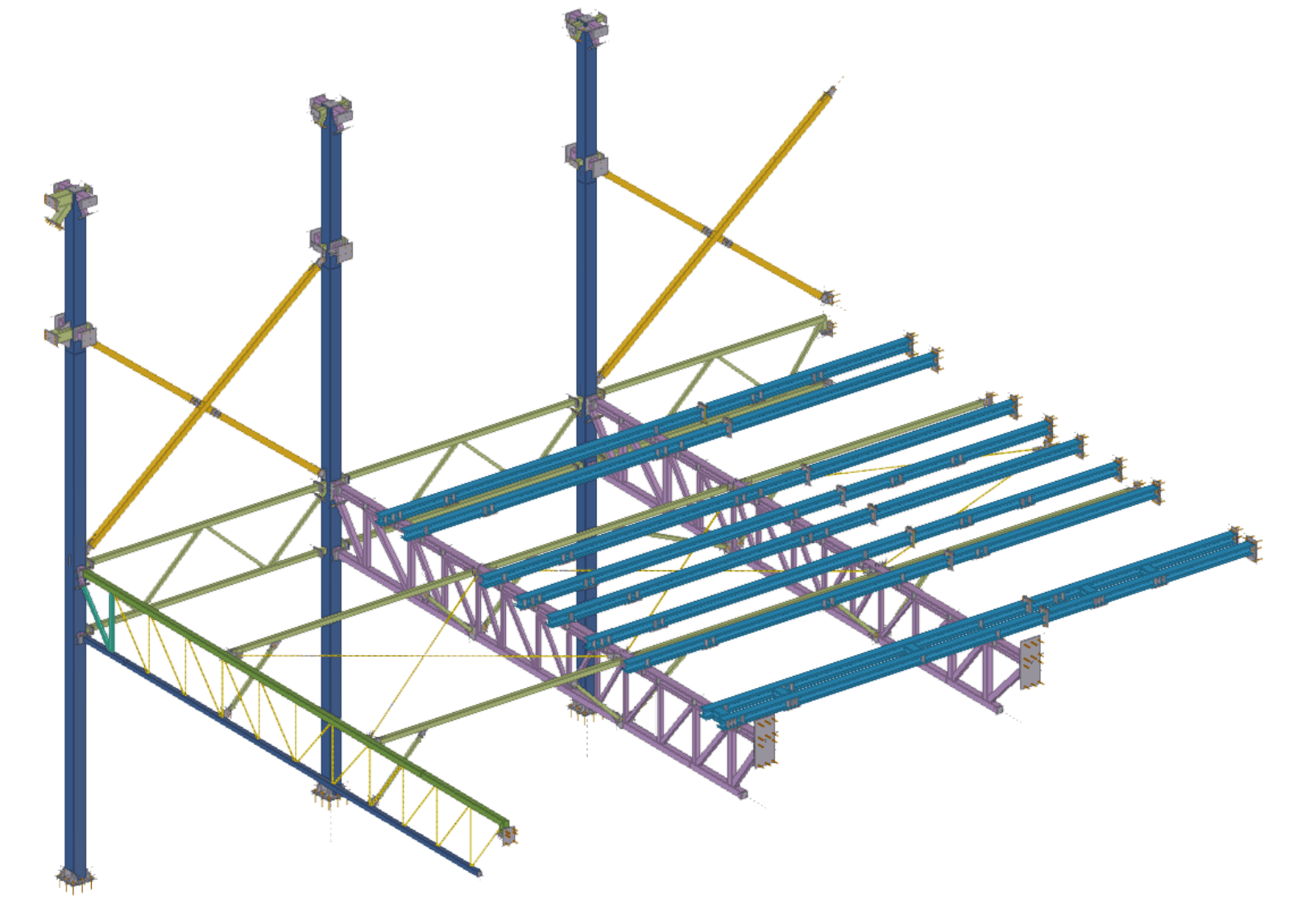

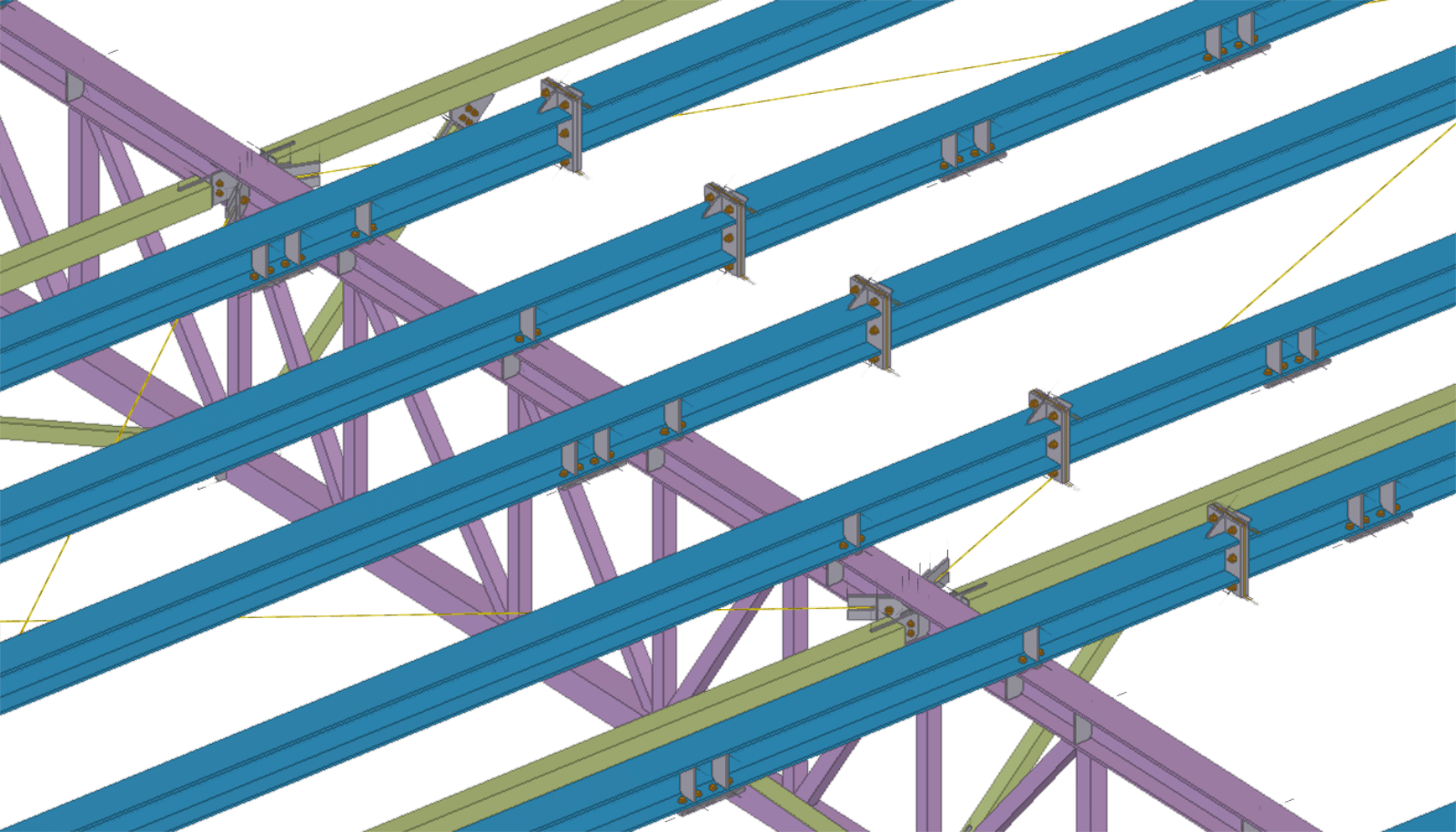

W kierunku poprzecznym dźwigary stalowe zostały stężone:
• kratownicami tężnikowymi oraz płatwiami w poziomie pasów górnych,
• tężnikami i płatwiami wykonanymi z zamkniętych przekrojów kwadratowych,
• dodatkowymi stężeniami z prętów okrągłych Φ 27 mm.

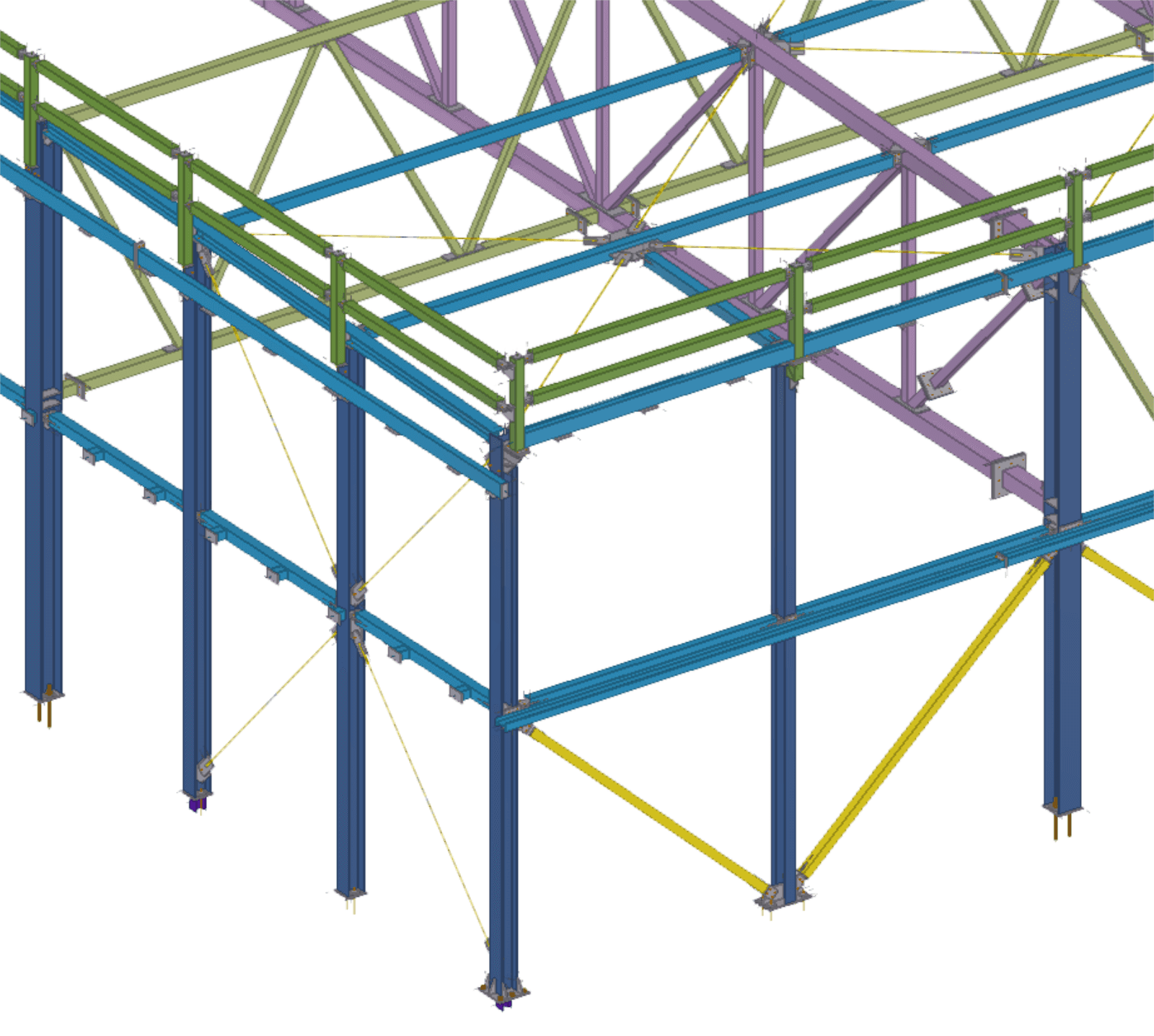

Dodatkowe usztywnienie nadbudowy zapewniają stalowe zastrzały o przekroju kwadratowym
zamkniętym oraz stężenia z prętów okrągłych Φ 27 mm zamocowane na elewacji.
