Zakład unieszkodliwiania stałych odpadów komunalnych – Konstrukcja stalowa dachu budynku 2.04

Warsztatowe/Stal

Budynek 2.04 to jednokondygnacyjny obiekt o mieszanej konstrukcji stalowo-żelbetowej,
zaprojektowany na planie prostokąta:
• Długość: 119,35 m
• Szerokość: 39,35 m
• Wysokość: 18,00 m
Obiekt pełni funkcję sortowni i jest oddylatowany na całym obwodzie od sąsiednich budynków.
Dolną część stanowi monolityczna żelbetowa konstrukcja słupowo-ścienna, uformowana w zwartą

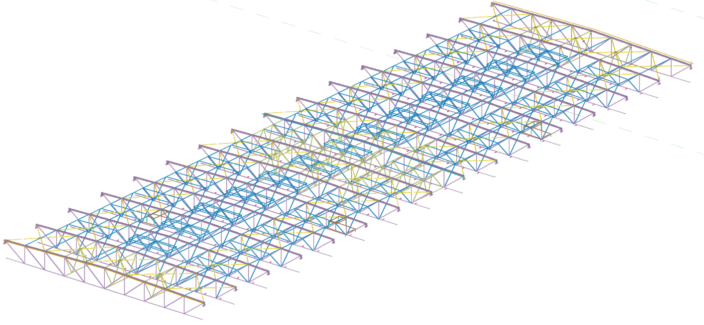

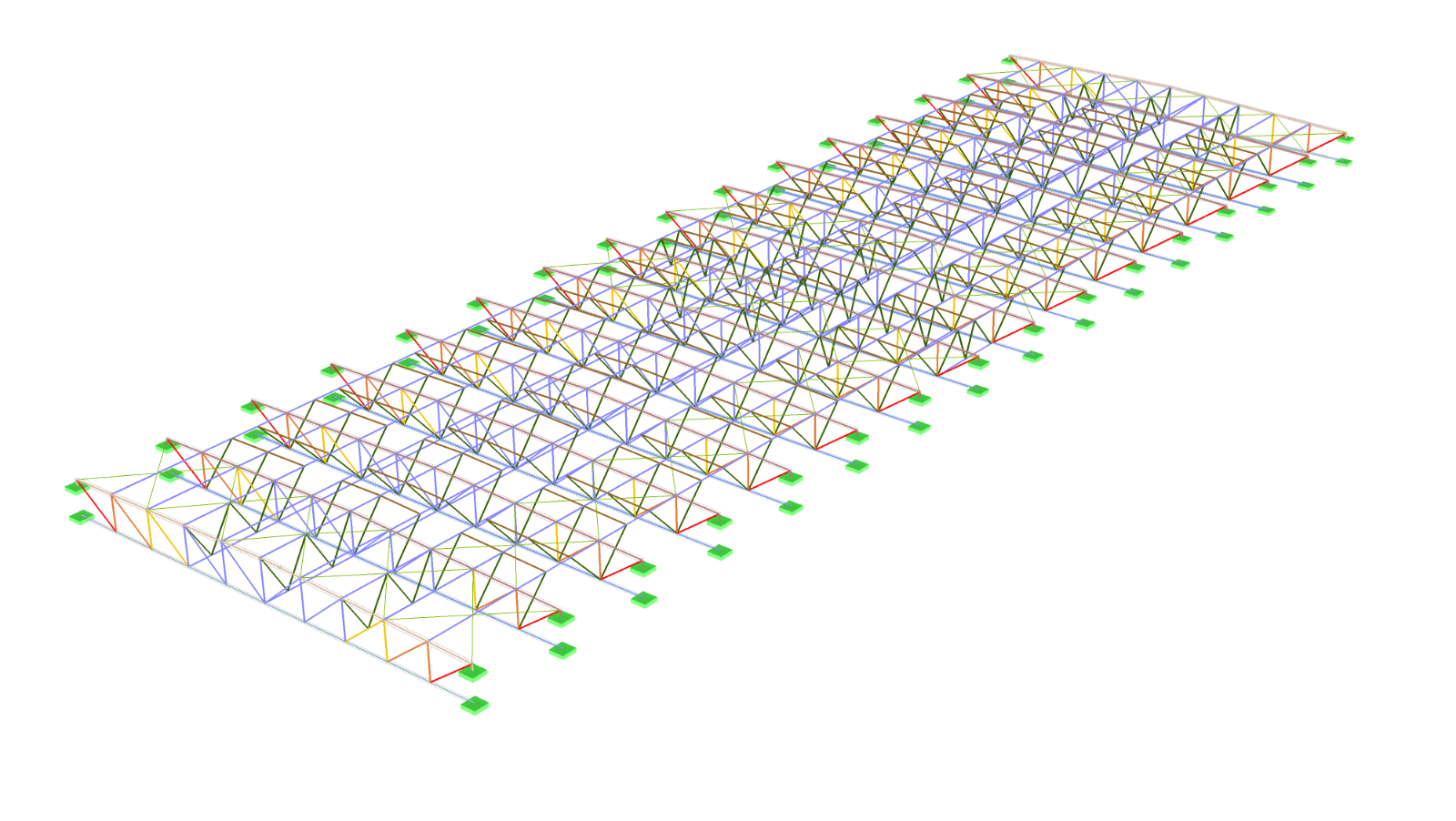

prostopadłościenną bryłę. Na żelbetowych słupach opierają się stalowe kratownice, które stanowią
główną konstrukcję nośną dachu.

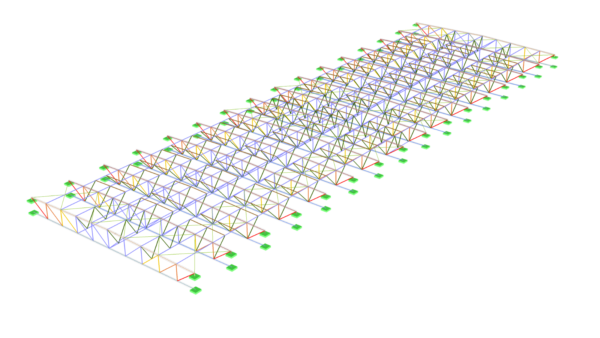

Kratownice stalowe o rozpiętości 39,3 m wykonano z zamkniętych kształtowników kwadratowych.
Mają one dwutrapezowy kształt, przy wysokości ok. 3,00 m nad podporami oraz 3,68 m w środku
rozpiętości.

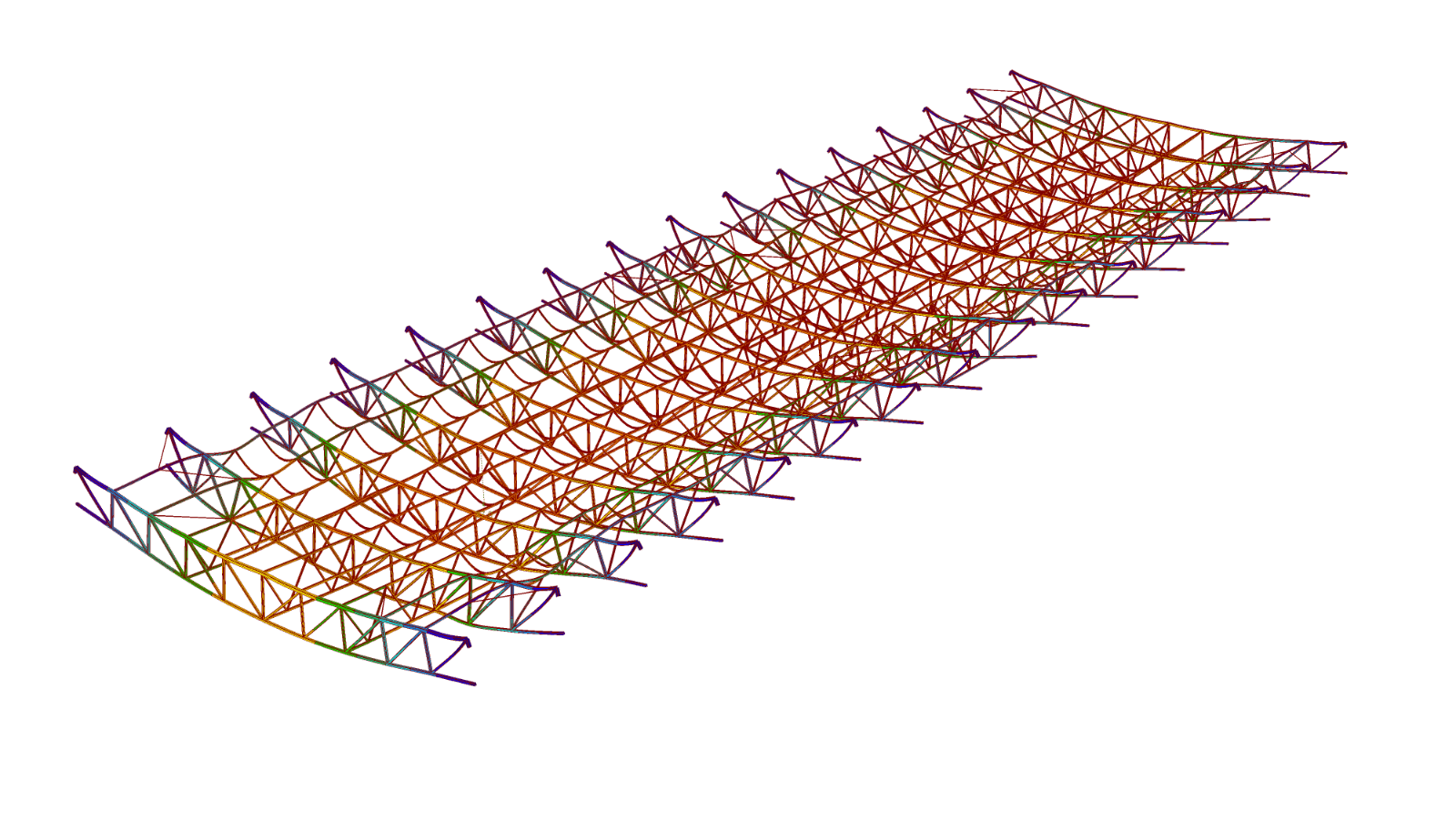

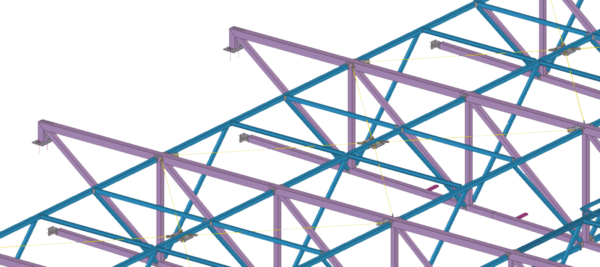

W kierunku podłużnym budynku wiązary kratowe zostały stężone:
• tężnikami w poziomie pasów górnych,
• trzema rzędami elementów w poziomie pasów dolnych,
• stężeniami z prętów okrągłych Φ24 mm.
Wszystkie elementy wykonano z zamkniętych kształtowników kwadratowych, zapewniając
odpowiednią stateczność konstrukcji.
