Zakład unieszkodliwiania stałych odpadów komunalnych – Konstrukcja stalowa dachu budynku 2.06

Warsztatowe/Stal

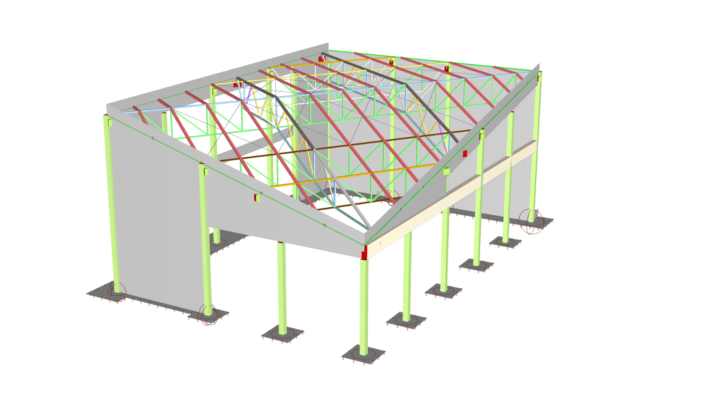

Projekt Wykonawczy i Warsztatowy konstrukcji stalowej dachu budynku 2.06. Budynek 2.06 to
jednokondygnacyjny o konstrukcji mieszanej stalowo-żelbetowej.
Budynek na planie prostokąta:
• długość obiektu w osiach 39,56 m
• szerokość obiektu w osiach 26,915 m
• wysokość konstrukcji obiektu: maksymalna - ok. 17,7 m; minimalna - ok. 9,1 m
Magazyn sortowni jest budynkiem nieogrzewanym o charakterze obudowanej wiaty z licznymi
bramami, oddylatowanym od pozostałych obiektów.

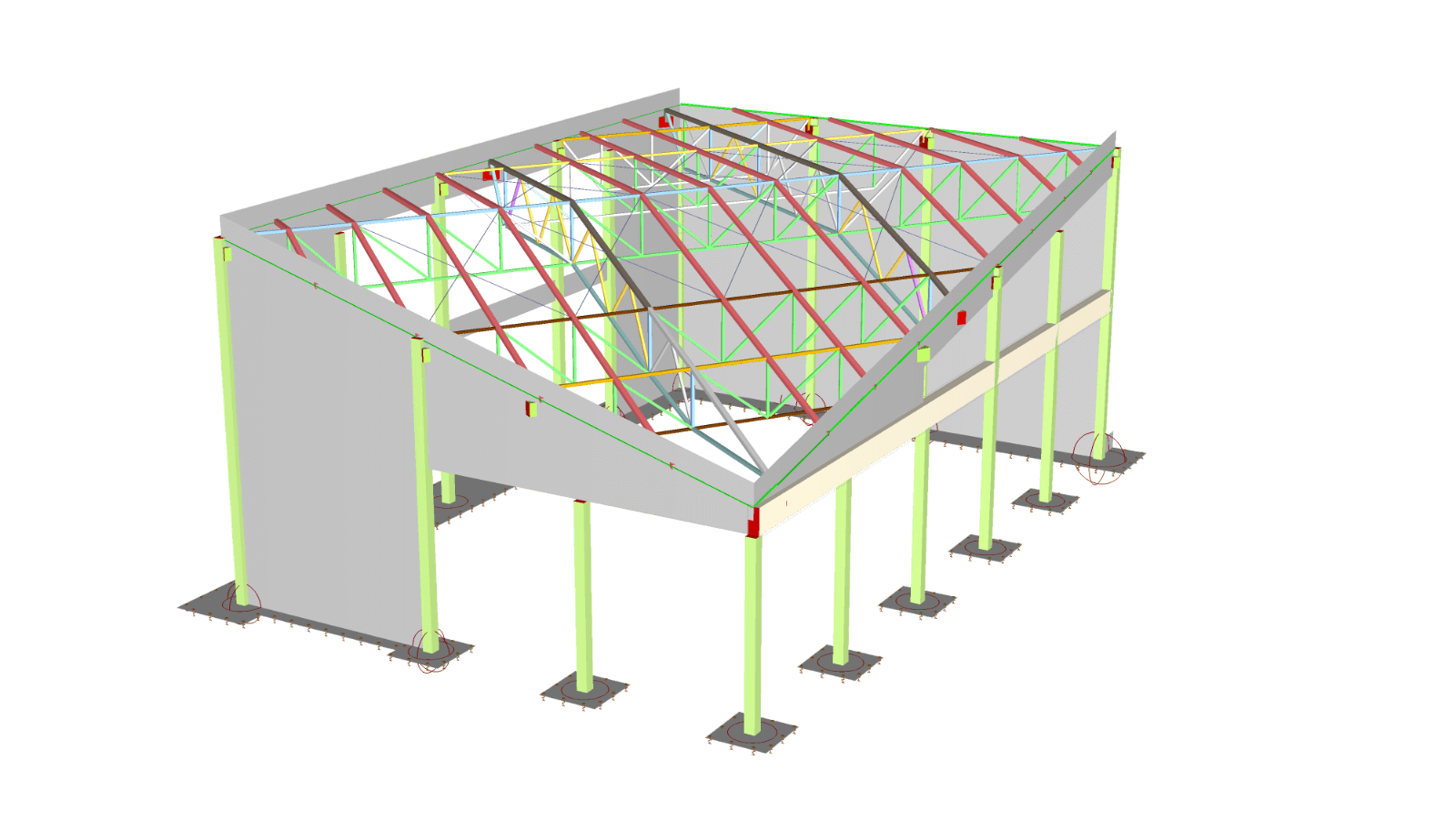

Zasadniczą konstrukcję obiektu stanowi żelbetowy monolityczny układ słupowo - ścienny w formie
prostopadłościanu ściętego (górna podstawa prostopadłościanu ścięta dwiema płaszczyznami

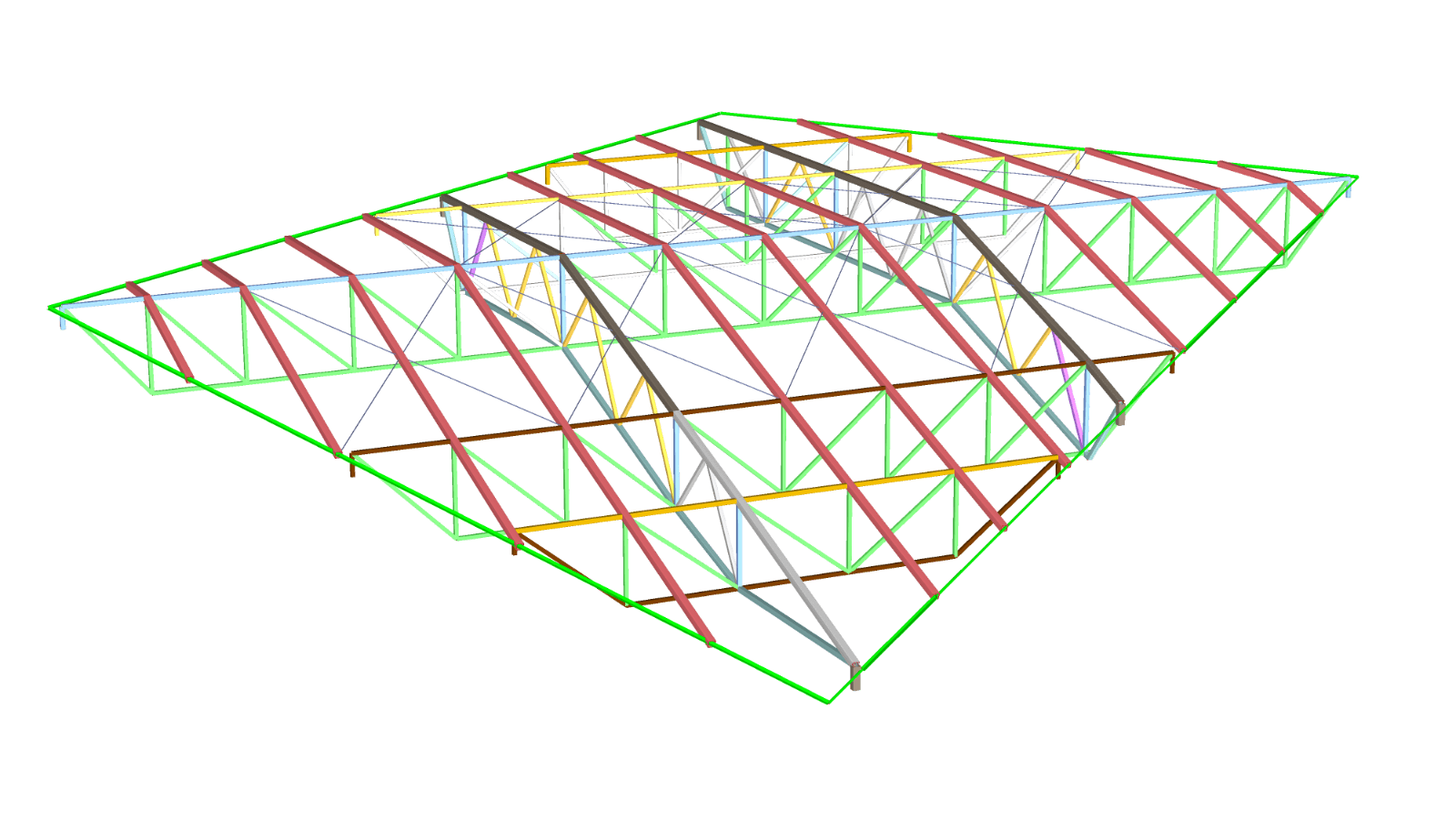

o różnym nachyleniu – 3% i 35%, zmiana nachylenia w kalenicy – po przekątnej budynku). Główną

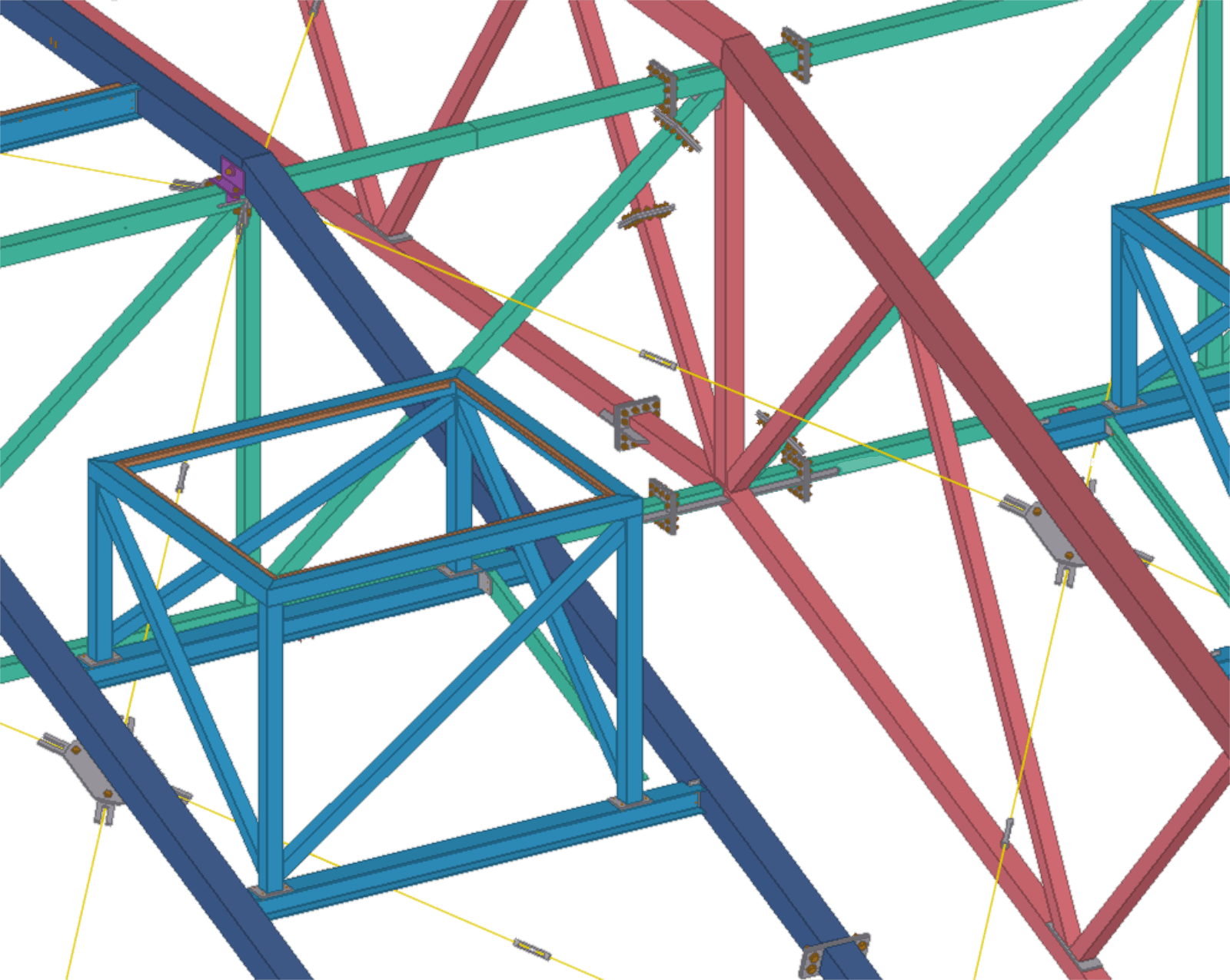

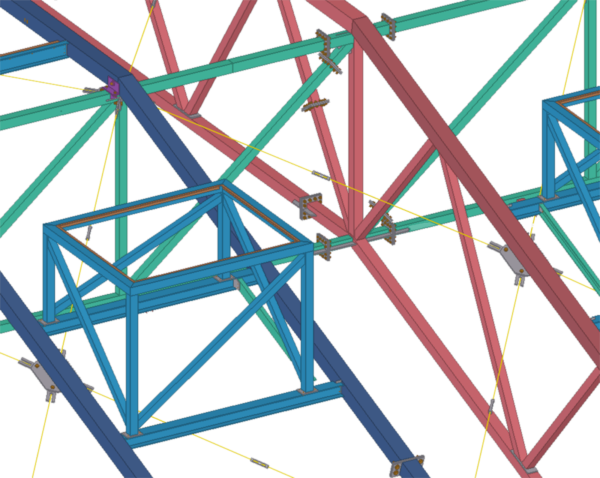

konstrukcję nośną dachu stanowią kratownice usytuowane równolegle do kalenicy dachu.
Na kratownicach oraz żelbetowych belkach oparte są płatwie.
